摘 要：隨著時代的發展，越來越多的小區、廠區、園區和學校等場所的大門安裝了電動伸縮門，幾乎可以說隨處可見。電動伸縮門是一種長期在戶外使用的設備，工作電壓為220 V（過去也有380 V），其電機是處于移動狀態。據悉，在高峰運行期間電動門每小時需開合數十次，這種工作特點勢必導致線路易老化。但是前幾年新聞中出現電動伸縮門觸電事件不禁讓人產生疑問，方便智能可以遠程遙控的電動伸縮門反而關上了別人的生命之門，這究竟是科技帶動了發展，還是電流阻礙了生命的進程？
關鍵詞：電動門，電動伸縮門；剩余電流；人身觸電；RCD；接地故障；
0 行業背景

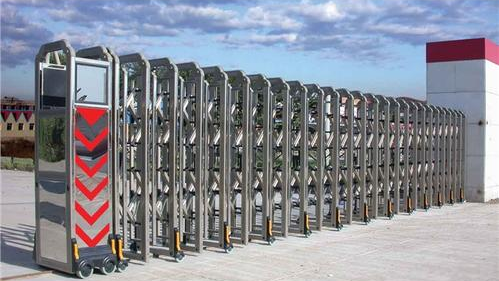

隨著時代的發展，越來越多的小區、廠區、園區和學校等場所的大門安裝了電動伸縮門，幾乎可以說隨處可見。美觀的外表、便捷的操作方式，自動伸縮門為我們的生活提供了便利，智能化的功能代替了原來老舊的大門。但是前幾年新聞中出現電動伸縮門觸電事件不禁讓人產生疑問，方便智能可以遠程遙控的電動伸縮門反而關上了別人的生命之門，這究竟是科技帶動了發展，還是電流阻礙了生命的進程？
電動伸縮門是一種長期在戶外使用的設備，工作電壓為220 V（過去也有380 V），其電機是處于移動狀態。據悉，在高峰運行期間電動門每小時需開合數十次，這種工作特點勢必導致線路易老化。
此外，在雨季電機不銹鋼縫隙也容易漏水、積水、造成漏電，發生電擊事故。電動門發生電擊事故應該說這是設備問題、物業管理問題，但是至關重要的是其配電設計。如果能夠完全按照規范去設計，能夠減少事故發生。隨著電動伸縮門廠家和安裝單位嚴格執行標準規范，近年來這類新聞鮮有耳聞。
我國國家標準GB51348-2019《民用建筑電氣設計標準》中第9.4.5明確要求：室外帶金屬構件的電動伸縮門的配電線路，應設置過負荷保護、短路保護及剩余電流動作保護電器，并應做等電位聯結。這是強條，要嚴格執行！
使用單位嚴格注意運維工作，發現問題及時處理。尤其要注意如果剩余電流動作保護器RCD動作，一定要認真檢查漏電情況，不能因為RCD經常動作而將其拆除。合格的RCD產品，其動作有誤動作，更多的是因為漏電過大就應該動作，起到保護作用。
1 產品介紹
ASJ系列剩余電流動作繼電器可與低壓斷路器或低壓接觸器等組成組合式剩余電流保護裝置，主要適用于交流50Hz，額定電壓400V及以下的TT和TN系統配電線路，用來對電氣線路進行接地故障保護，防止接地故障電流引起的設備損壞和電氣火災事故，也可用來對人身觸電危險提供間接接觸保護。
產品符合GB/T 22387-2016《剩余電流動作繼電器》的要求。
2 功能介紹
ASJ系列剩余電流動作繼電器具有以下功能：A型或者AC型剩余電流測量，剩余電流越限報警指示，額定剩余動作電流可設定，極限不驅動時間可設定，兩組繼電器輸出，具有就地，遠程“測試”、“復位”功能；
3 技術指標

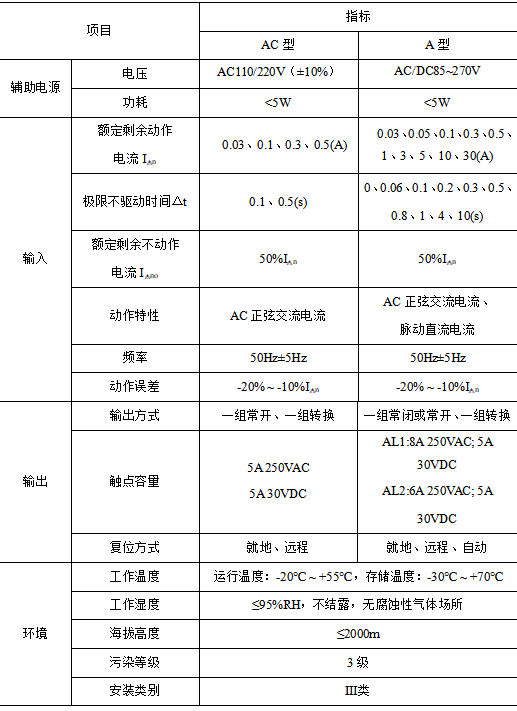

ASJ系列剩余電流動作繼電器技術指標
4 選用說明
剩余電流動作繼電器在應用時應注意低壓系統的接線型式。
其余接線型式需要改造成以上兩種型式使用，防止出線誤動作或者不動作的情況。
電動伸縮門一般采用TN-S系統，供電電源引自門衛室，而門衛室的配電和整個區域的配電系統一致。

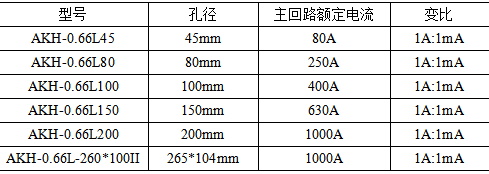

剩余電流互感器的選擇應根據主回路的額定電流為參考選擇。
對于電動伸縮門來說，其電源取自門衛室的配電回路，電流一般不超過63A，可以選用AKH-0.66L45型號的剩電流互感器。
為了防止觸電事故，應設置剩余電流繼電器的動作值為30mA，不延時。

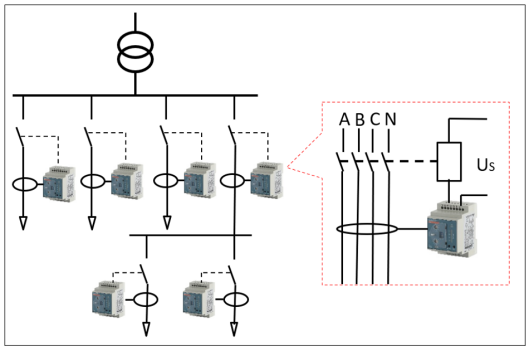

實際應如圖所示，互感器安裝在主回路或者支路上，通過測量剩余電流判斷是否驅動斷路器動作。
電動門的回路處于末端，剩余電流動作繼電器應安裝于電源斷路器處，驅動斷路器跳閘。如果電源處已經采用漏電保護開關，可以不選用繼電器，但是如果需要遠程監控和查看具體數據，適宜加裝剩余電流動作繼電器。
5 結語
科技的發展是給人民帶來便利美好生活的，不能威脅人民生命和財產安全。電動伸縮圍墻大門的行業產品標準已經實施，標準對電動伸縮門的外觀、材料，受力程度、耐用性等都做了限定，其中對電氣相關的一系列指標也有著詳細的規定。業內人士指出，電動伸縮門只要是符合標準生產并且定期維保，可以減少觸電事故的發生。
使用單位一定要注意日常的保養維護，當有部件損壞或者漏電跳閘問題后，需要及時反饋，防患于未然。
