  【摘要】介紹了安科瑞智能母線監控系統在某數據機房中的應用情況，展示了安科瑞智能母線監控系統在數據中心機房末端母線的應用可能性。

  【關鍵詞】數據中心；母線監控系統；始端箱；插接箱；

  一、項目概述

  傳統數據中心根據不同負荷容量選用 35kV 或者 10kV 作為進線，根據不同等級配置單路或者雙路變壓器及 UPS，為 IT 設備供電，而制冷和輔助設備一般會(huì )有單獨的配電回路。UPS 配電后端的設備，我們稱之為數據中心末端配電。

  隨著數據中心進一步發展，對大功率，高可靠，模塊化的需求日益加劇，機房末端母線產品，逐漸為更多客戶所接受。

  機房末端母線產品，具有電流小、插接方便、智能化程度高等特點，即插式插接箱給各個機柜內的PDU分配電。始端箱和插接箱內可設置監測模塊，將數據上傳至動環監控中心。

  我司在某數據中心大型母線方案中，根據客戶需求特殊定制方案，實現對現場母線系統的監控和報警記錄。通過我司工作人員以及多方工作人員的共同努力，滿足了客戶需求、完善了用戶體驗、實現了項目目標。

  二、應用方案

  本現場采用了二路母線供電的方案，此種方式減少了始端箱數量，母線整體性更強。但是單路母線負荷更高。另外，母線需要跨過冷通道天窗，需要單獨設計?？缤ǖ啦糠忠部刹捎镁€(xiàn)纜做轉接。同時由于母線槽需要承擔整個模塊的負荷，因而同等情況下，其額定容量是四路母線方案的兩倍。

  所以本方案利用觸摸屏的2條RS485總線將始端箱與插接箱數據集中監控，然后通過網口將數據傳輸到后臺系統。一共2列母線槽（分別為1主1備），每列母線槽上插有10臺不等的插接箱。具體見下方示意圖。

  三、現場圖片

  四、觸摸屏監控系統特點

  4.1特殊的報警提示界面

  當觸發報警時候，觸摸屏通過閃爍報警界面和蜂鳴器聲音提示有報警

  4.2首頁的登錄界面

  當1分鐘內都沒有人操作觸摸屏，程序自動返回屏保頁面，并且再次進入登錄相關用戶。

  當出現報警后，依舊可以自動彈出報警提示界面。

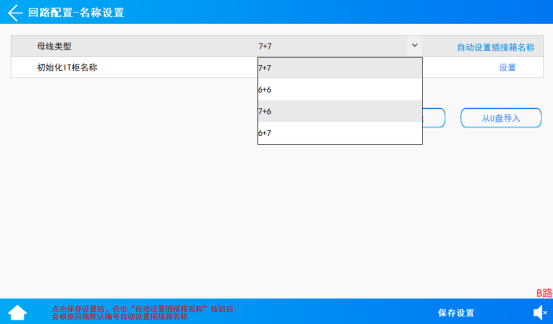

  4.3靈活的系統模式選擇

  客戶現場雖然只有2個始端箱接出的插接箱，但是實際布置時候是分為1列，2列的模式。

  所以根據客戶現場情況，將他的1列IT柜，2列IT柜在顯示界面上區分，在報警提示信息中區分，添加每個IT柜的名稱設置功能等，實現對現場實際布局的復現，讓客戶更直觀的查找數據。

  4.4自動匹配的系統界面

  4.5清晰明朗的列表數據顯示

  根據不同的模式，將投入使用的IT柜數據集中在表格中顯示，更便捷的查看相關用電數據。

  五、基本功能

  5.1始端箱智能監控的功能要求：

  遙測：輸入分路的三相電壓、三相電流、頻率、有功功率、有功電度、功率因數、諧波含量、溫度（線纜/銅排連接處的實時運行溫度）；

  遙信：輸入分路的過壓/欠壓，缺相,過流，頻率過高/過低,輸入分路的開關狀態,具備電流、功率需用量分析和統計，實現電壓、電流、頻率、功率等參數的越限報警功能。

  5.2插接箱智能監控功能要求：

  遙測：輸出分路的單相電壓、單相電流、有功功率、有功電度、插接箱插腳處實時運行溫度；

  遙信：輸出分路的開關狀態,具備電流、功率需用量分析和統計，實現電壓、電流、功率等參數的越限報警功能

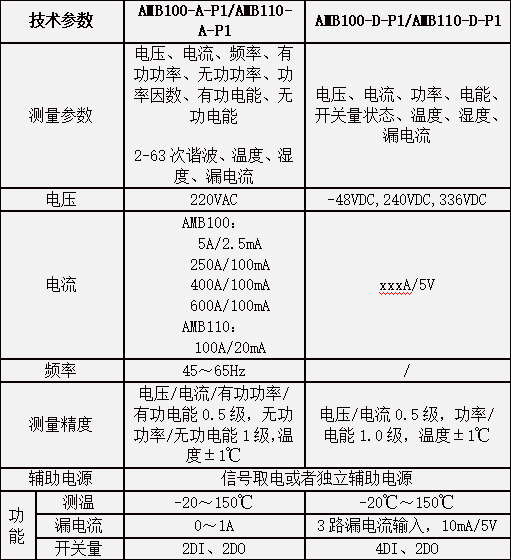

  技術參數

  六、結語

  隨著通訊技術的迅猛發展以及近年來疫情等多方面因素的影響，在線業務成為了未來的趨勢，因此也給數據中心行業帶來了強烈需求。隨著社會(huì )經濟的復蘇，數據中心的發展建設將迎來高速發展，再加上國家政策給予的大力扶持，都為數據中心行業的發展帶來了很大的優勢。我司順應時代浪潮推出了智能母線監控標準化解決方案。并且在此基礎上，也可根據客戶需求實現定制化的功能，以實現更直觀和完善的用電保障。
