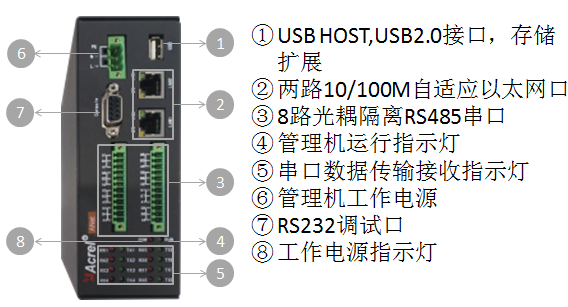

系統拓撲圖 1）站控管理層 站控管理層針對電力監控系統的管理人員，是人機交互的直接窗口。在（勃林格殷格翰生物制藥生產平臺二期裝修項目）030002上海BI-M 3項目工程中主要指配電室的監控主機。 2）網絡(luò )通訊層 通訊層主要是由采集器、以太網設備及總線網絡(luò )組成。通訊管理機主要功能是監測現場智能儀表；以太網設備及總線網絡(luò )的主要功能是實現分站與主站之間的數據交互，使配電系統管理集中化、信息化、智能化，很大提高了配電系統的安全性、可靠性和穩定性，達到了無人值守的目的。 本項目采用安科瑞自研通訊管理機ANet-2E8S1，提供2路10/100M以太網接口，8路光耦隔離RS485 和1路RS232(調試口)，可支持256臺計量設備。

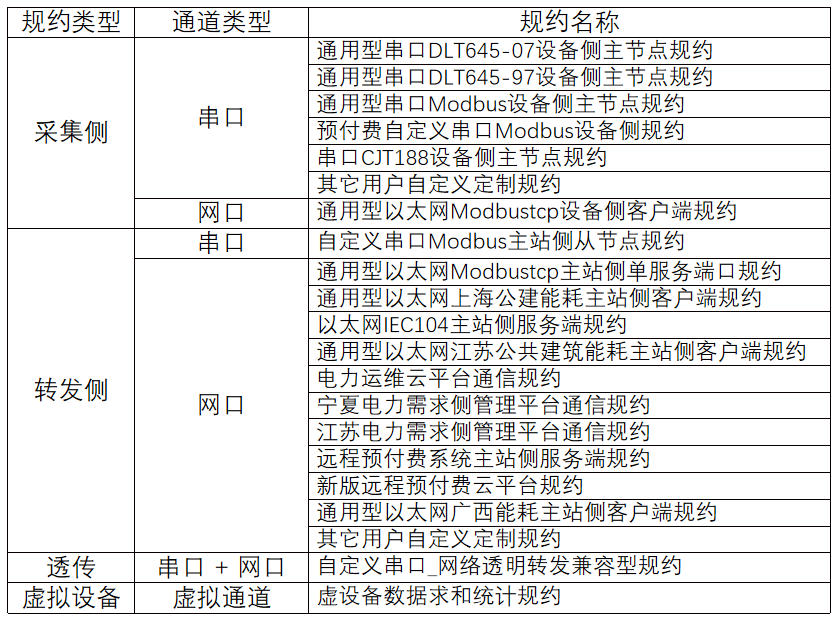

通訊管理機 ANet智能通信管理機提供豐富的規約庫支持，實現不同二次設備供應商的智能設備互聯。
3）現場設備層 現場設備層是數據采集終端，主要由安科瑞智能儀表PZ80L-E4組成，智能儀表通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線型連接接入通訊服務器，經通訊服務器到達該配電間監控主機進行組網，實現遠程控制。 安科瑞PZ80-E4/C電力監控儀表功能：三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ），R485，LED顯示。外形：84*84（mm）。

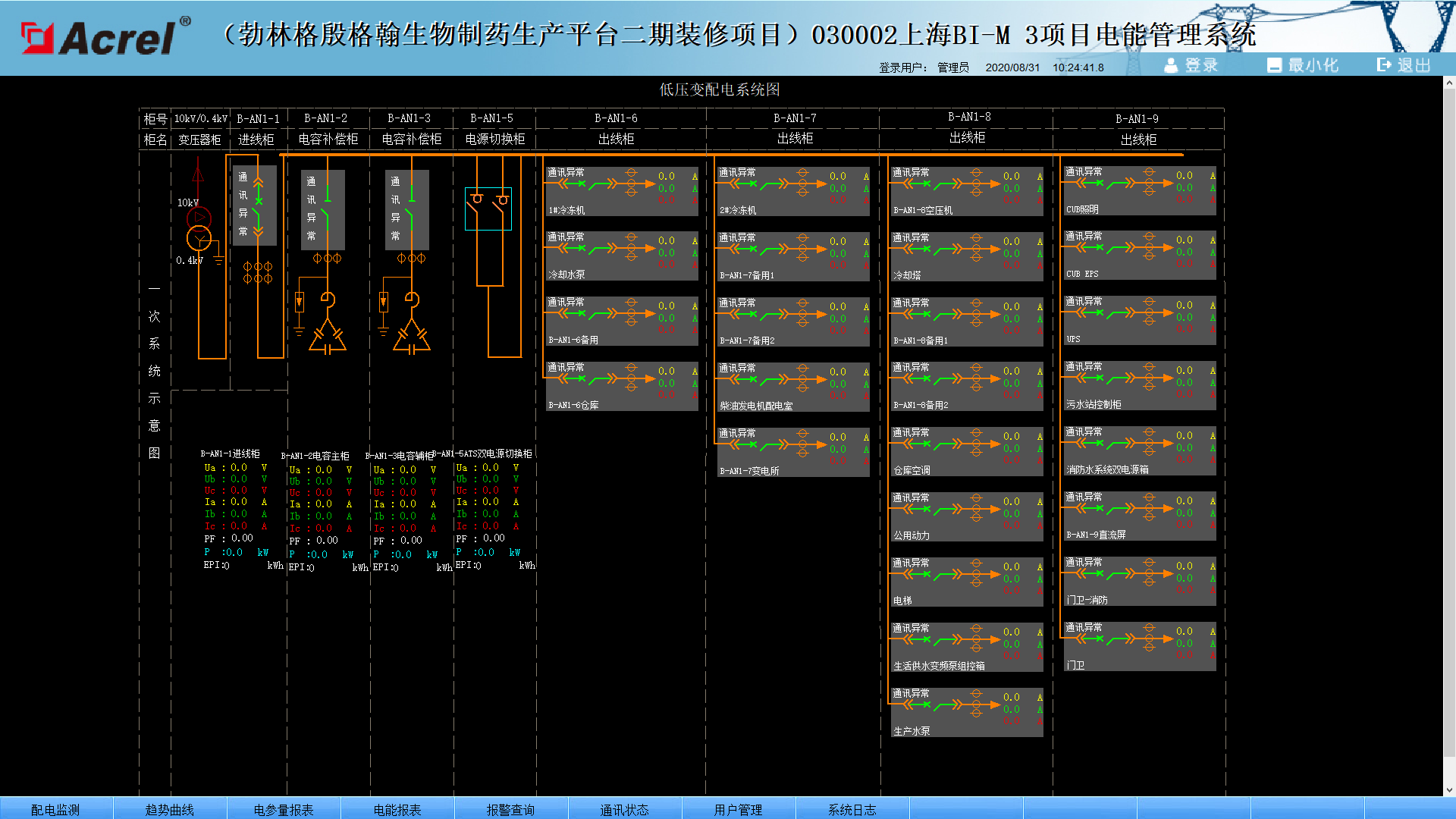

安科瑞PZ80L-E4 3 系統功能 實時監控系統圖為主監控畫面，主要實時監測變電所所有回路的運行狀態，紅色■代表合閘，綠色■代表分閘。在系統圖中可以直觀的看到每路進線和出線的運行參數和狀態，可以看到變壓器出線側的所有常規電力參數，如：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度等。如下圖所：

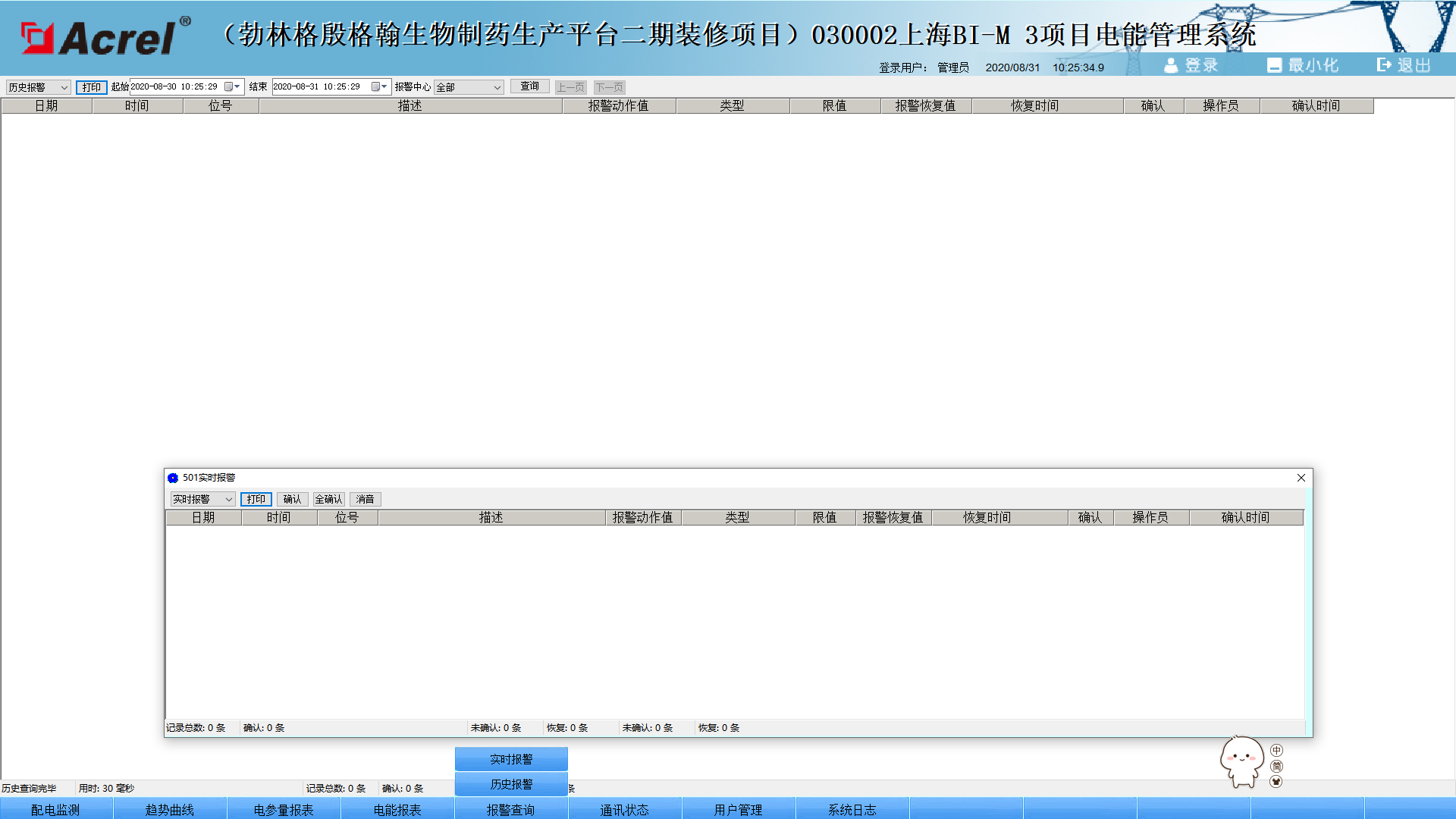

一次系統圖 遙信和遙測報警功能，主要完成對低壓各出線回路的開關運行狀態和負載進線監控，對開關變位和負載越限彈出報警界面指示具體的報警位置并聲音報警，提醒值班人員及時處理。負載越限值在相應權限下可自由設置。 事件告警記錄功能，主要完成對查詢時間段內出現的報警信息事件記錄以及發生時間，為值班人員提供依據并且分析事故發生的原因，如下圖所示：

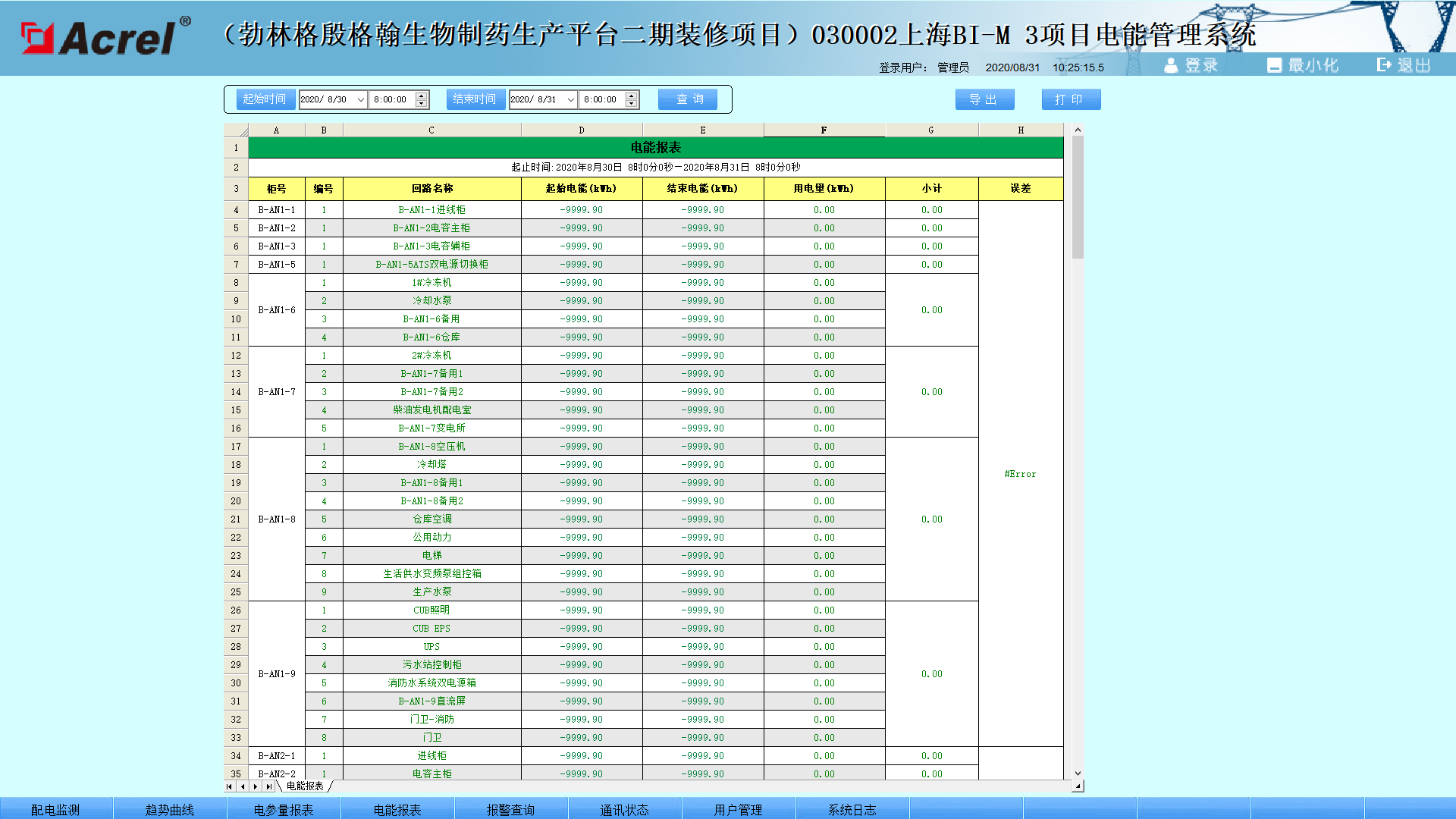

報警功能實時查詢 參數抄表功能，主要對低壓各出線回路的電參數進線查詢。支持任意時刻電參數查詢，具備數據導出和報表打印等功能。該報表查詢（勃林格殷格翰生物制藥生產平臺二期裝修項目）030002上海BI-M 3項目配電箱進出線各低壓回路的電參數，主要包括：三相電流、有功功率和有功電度。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱。 用電量報表功能，可選擇時間段進行查詢，支持任意時間段電度累計查詢，具備數據導出和報表打印等功能。為值班人員提供了準確可靠的電能報表。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱。如下圖所示，用戶可以直接打印報表，可以以EXCEL格式另存到其他位置。 如下圖所示：
電能報表 系統通訊結構示意圖，主要顯示系統的組網結構，系統采用分層分布式結構，同時監測間隔層設備的通信狀態。紅色表示通訊正常，綠色表示通訊故障。下圖為變電所通訊狀態示意圖。

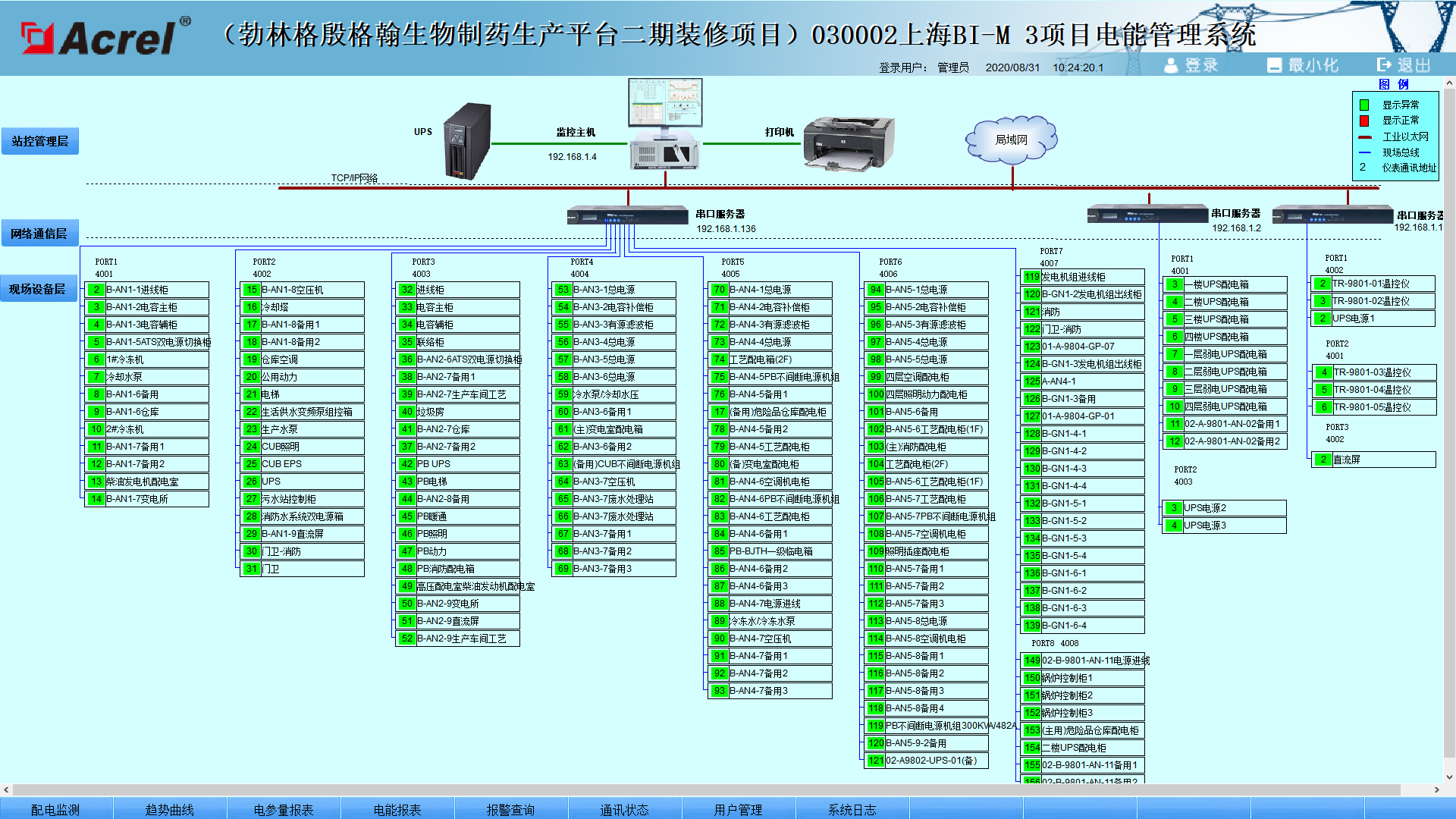

通訊結構示意圖
