基本信息:
項目名稱:杭州萬通中心電力監控系統
項目地點:杭州
實施時間:2014年10月
項目簡介:
杭州萬通中心(杭政儲出[2007]74號地塊)所在區域為運河商務區,規劃為杭州城北城市副中心,整個項目由商業和寫字樓兩部分組成,商業總建筑面積約6.55萬平方米(含地上和B1層);寫字樓地上建筑面積不少于3.65萬平方米, 整個項目的配電系統包含四路10kV總進線,其中兩路位于5#配電室10kV開關站,另外兩路位于2#配電室10kV開關站。1#、3#、5#配電室0.4kV進線引自5#配電室10kV開關站,2#、4#配電室0.4kV進線引自2#配電室10kV開關站。

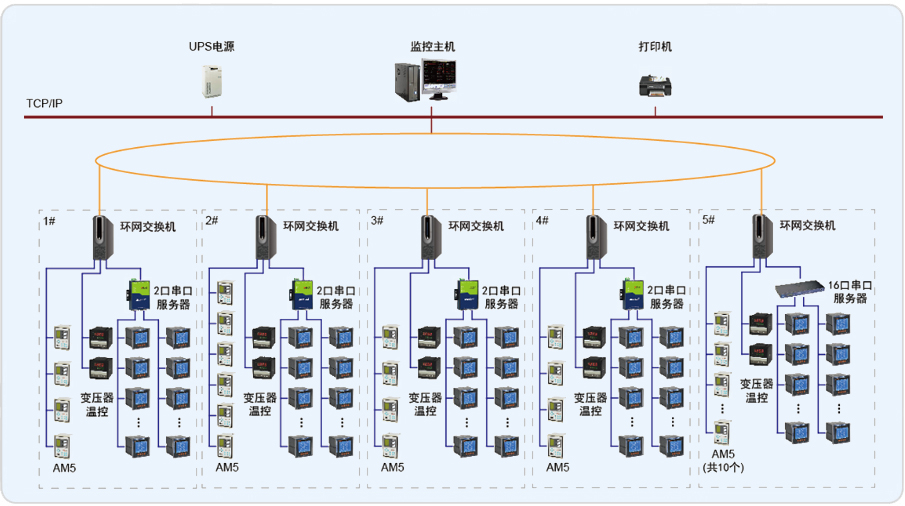

萬通中心配電系統通過多功能的電力監控裝置、通訊網絡(luò )和計算機軟件,實現建筑供配電系統在運行過程中的數據采集、運行監視、事故預警、事故記錄和分析、電能質量檢測、三相不平衡監視、繼電保護等,完成建筑的安全供電、用電管理、設備管理和運行管理。整個監控系統由主控層、通訊管理層和現場控制層構成,系統要求盡量減少集中采集數據的裝置以保證系統的通訊可靠性。
系統實現的功能:
1.采集配電系統各模擬量以及開關量。模擬量的采集主要是對線路電壓、電流、功率、功率因數、頻率等信息進行采集,開關量的采集則主要是對斷路器、隔離開關、接地刀閘等設備的工作狀態,以及斷電保護、運行故障等報警信息進行采集,實現遠程數據的本地實時顯示。數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶,達到配電監控的自動化化和智能化要求,同時把采集到的數據存入數據庫供用戶查詢;
2.電力監控系統將斷路器分合狀態以及保護動作的前后順序進行記錄、將發生故障時實時電流、實時電壓等數據進行記錄存儲,準確的反映出系統中存在的問題,從而便于工作人員解決,同時工作人員可以通過遠傳對電流、電壓等信息的觀測,對系統故障的分析,對保護裝置的狀態的監測,進而通過計算機通訊設備以及現場硬件實現遠程遙控;
3.系統設計了用電管理報表,通過對有功電度的采集,按照回路名稱的不同,自動生成日報表、月報表和年報表并有報表打印功能,并可對某一回路的某一時間段內的用電量進行查詢,可以幫助物業建立有效的用能管理考核制度。通過系統的建設和制度的建立,使各入駐企業管理辦公人員節能意識大大提高,有效的節約了企業管理辦公能源消耗。
