　　項目概述

　　北京方莊未來水廠項目采用安科瑞電力監控系統，在進水泵房安裝48臺多功能儀表，污水泵房安裝19臺多功能儀表。

　　水廠為實現系統的集中在線監控，在現有基礎上完善電能集中管理;在線完善電能信息的采集、存儲、管理和利用，為企業的管理電能和經濟運行提供決策參考及能耗量化工具，讓工作人員實時了解配電房運行情況。

　　安科瑞電力監控系統，對方莊水廠配電系統的電壓、電流、功率、功率因數等在線實時監測，對電能使用進行去向分析。為配電管理、電能抄表及節能管理提供便捷。

　　用戶需求

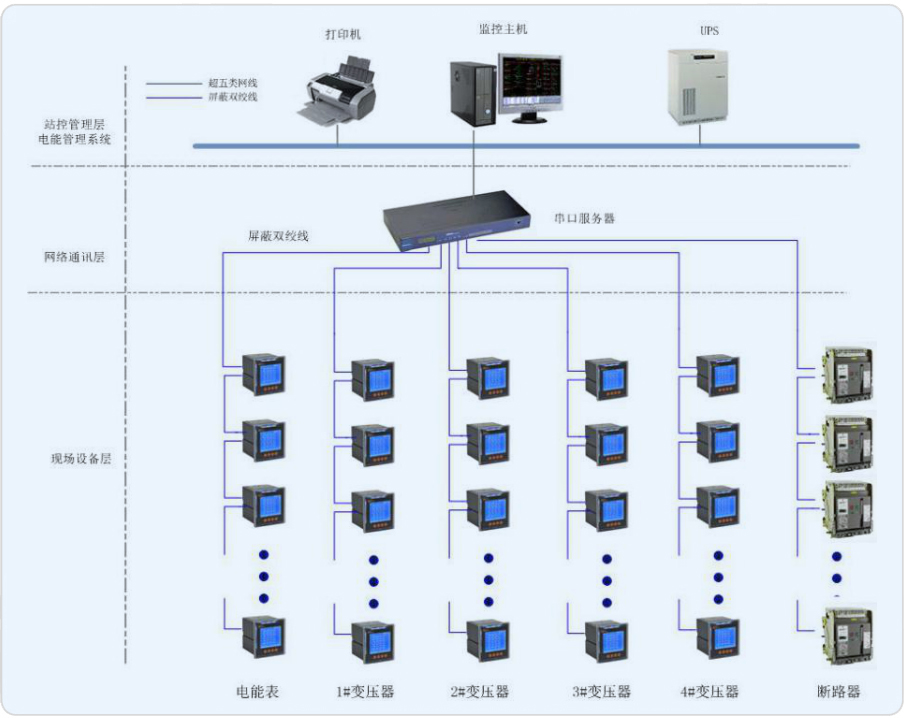

　　方莊未來水廠項目電力監控系統通過智能電力監控裝置、通訊網絡(luò )和計算機軟件，實現供配電系統在運行過程中的數據采集、運行監視、事故記錄和分析等，完成企業的安全供電、用電管理和運行管理。系統應由站控管理層、網絡(luò )通訊層和現場設備層構成。

　　系統功能需求：

　　1)數據采集及處理：通過間隔層設備實時采集現場各種電參數、開關量及溫度量、電能抄表值等;

　　2)畫面顯示：各回路的合、分狀態、變位信息、保護設備動作及復歸信息、直流系統及所用變系統的信息、各測量值的實時數據、各種告警等信息。

　　3)記錄功能：具有電壓、電流、功率、電能以及事故、告警事件等各種歷史數據的存儲功能，以供查詢、分析、打印。

　　4)報警處理：用戶可以根據自己的需要分類篩選有關報警，并將報警歸納于不同的報警窗口。

　　5)應具有完善的用戶權限管理功能，避免越權操作;

　　6)曲線分析功能：可以曲線形式展示實時數據庫和歷史數據庫中的模擬量、電度量數據，以便分析其當前運行狀態及有關歷史趨勢;

　　7)報表統計功能：通過報表，可以方便分析供電系統及各回路運行參數，形成運行日報、月報、電能統計日報、月報、年報。

　　系統功能

　　1.1.配電系統實時監測

　　系統人機界面友好，以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數、電能等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合、分狀態，以及有關故障、告警等信號。

　　1.2.詳細電參量查詢

　　在配電一次圖中，當鼠標移動到每個回路附近時，鼠標指針變?yōu)槭中?，鼠標單擊可查看該回路詳細電參量，包括三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、正向有功電能，并可以查看24小時相電流趨勢曲線及24小時電壓趨勢曲線。

　　1.3.運行報表

　　系統具有實時電力參數和歷史電力參數的存儲和管理功能，所有實時采集的數據、順序事件記錄等均可保存到數據庫，在查詢界面中能夠自定義需要查詢的參數、指定時間或選擇查詢更新的記錄數據等，并通過報表方式顯示出來。用戶可以根據需要定制運行日報、月報，支持導出Excel格式文件，還可以根據用戶要求導出PDF格式文件。

　　1.4.實時報警

　　系統具有實時報警功能，系統能夠對配電回路斷路器、隔離開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件進行實時監測，并根據事件等級發出告警。系統報警時自動彈出實時報警窗口，并發出聲音或語音提醒。

　　1.5.歷史事件查詢

　　系統能夠對遙信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

　　1.6.電能統計報表

　　系統以豐富的報表體支撐量體系的完整性。系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。該功能使得用電可視透明，并在用電誤差偏大時可分析追溯，維護計量體系的正確性。

　　1.7.用戶權限管理

　　系統為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作(如配電回路名稱修改等)?？梢远x不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。

　　1.8.通訊狀態圖

　　系統支持實時監視接入系統的各設備的通訊狀態，能夠完整的顯示整個系統網絡(luò )結構;可在線診斷設備通訊狀態，發生網絡(luò )異常時能自動在界面上顯示故障設備或元件及其故障部位。從而方便運行維護人員實時掌握現場各設備的通訊狀態，及時維護出現異常的設備，保證系統的穩定運行。

　　結語

　　本文介紹的Acrel-2000電力監控系統在北京方莊未來水廠項目的應用，可以實現對變電所低壓配電回路用電的實時監控與電能管，不僅能顯示回路用電狀況，還具有網絡(luò )通訊功能，可以與串口服務器、計算機等組成電力監控系統。系統實現對采集數據的分析、處理，實時顯示變電所內各配電回路的運行狀態，對負載越限具有彈出報警對話框及語音提示，并生成各種電能報表、分析曲線、圖形等，便于電能的遠程抄表以及分析、研究。

　　本套系統終端采集儀表，智能網關，以及后臺系統均由我公司獨立開發研究生產，為系統運行安全、可靠、穩定，為變電所用戶解決用電問題提供了真是可靠的依據，取得了較好的效果。
