摘 要：本文中介紹的就是針對密集型的中各階段的分接箱中的監控采集?？梢酝ㄟ^(guò)本地檢測模塊采集匯總數據，轉發給后臺電力監控系統的遙測、遙信數據進行實時監控，大大提高各節點出的電參量使用信息，增加了整體用電的可靠性、安全性、提高供電質量。
關鍵詞：密集型母線監控；始端箱配電監控；大母線監控；
1. 概述
晶澳太陽能是全球先進的高性能光伏產品制造商，其產品應用于住宅、商業和地面光伏電站發電系統。晶澳成立于2005年5月，2007年2月在美國納斯達克證券交易所掛牌上市。自2010年以來，晶澳一直是光伏電池生產商，并確立了先進的光伏組件供應商的地位。晶澳利用已有光伏電池技術的優勢，致力于提供好的高轉換效率、高發電效率和高可靠性的光伏組件，使客戶在光伏項目上的效益充分化。晶澳已發展成為覆蓋硅片、電池、組件及電站業務的垂直一體化全球光伏領軍企業。
我司在義烏晶澳太陽能項目中的密集型母線監控方案，根據客戶的要求，實現對現場母線系統的監控和報警記錄，實現可就地顯示全電力參數顯示，滿足了客戶需求、完善了用戶體驗、實現了項目目標。
2、 項目需求
針對密集型母線的母線槽始端箱、分線箱內部的電參量監控。
3、 基本功能
AMB100-A-P1:
遙測：三相電壓、三相電流、頻率、有功功率、有功電度、功率因數、諧波含量、溫度（線纜/銅排連接處的實時運行溫度）、漏電流、空氣溫度濕度等；
遙信：過壓/欠壓，缺相,過流，頻率過高/過低,分路的開關狀態,具備電流、功率需用量分析和統計，實現電壓、電流、頻率、功率等參數的越限報警功能。

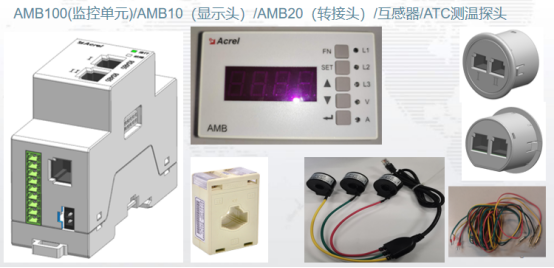

4、 現場使用模塊型號：
AMB100-A-P1: 三相交流回路的全電量測量、2-63 次諧波測量、1 路漏電流、8 路溫度、1 路濕度、 大的需量、中性線電流、零地電壓、2 路開關量輸入、2 路開關量輸出。
AMB10: 可以顯示本地電壓、電流等電參量，可以按鍵設置通訊參數等等。
AMB20: 安裝在箱體上，預留2個RJ45網口，共模塊組網使用。
互感器：配套2級互感器，AKH-0.66-30I-XXXA/5 A ，AKH-0.66-W-12NY-5 A/2.5mA 。

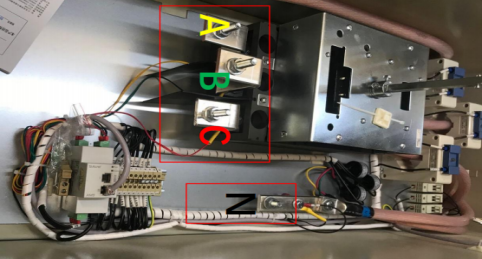

5、 現場實際安裝圖

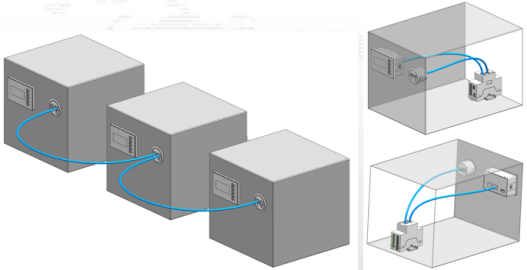

6、 組網示意圖
7、 結語
近年來隨著國家建設的快速發展，密集型母線槽廣泛應用于購物中心、高層建筑、數據中心、設備工廠等場所。密集型母線槽的作用是匯集、分配和傳送電能，具有載流量大、堅固安全、易于安裝、便于拆卸、便于維護、環境適應性強等特點，因而成為輸配電行業的重要分支。對于密集型母線配電箱中的監控解決方案，我們推出AMB100系列產品可以實現密集型母線配電箱中的相關的電參量采集，并且通過電力監控系統采集相關遙測、遙信數據進行監控，能大大提高現場運行的可靠性、安全性、提高供電質量。
