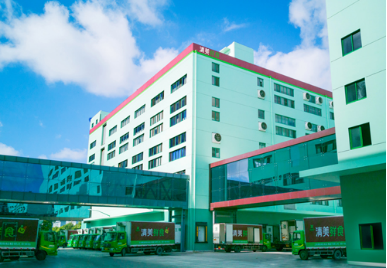

摘要：隨著人們對生活品質要求越來越高，民以食為天，需要冷鏈技術和先進的鮮食管理為高質量生活保駕護航，這促進了許多生鮮供應商的發展，其中位于上海的清美集團就屬于行業中的佼佼者。清美集團以研發，種植，養殖，加工，冷運為結構實現的產業鏈，廠區中的大型加工設備，冷鏈柜。盡管傳統表計已經基本滿足計量的需求，但是在現場許多大型設備運行的情況下，電能的分配，計量和計費等方面還有很多問題，這個問題在采集儀表讀數和產生電能記錄方面進一步受限，我司無線計量模塊采用這種無線通訊的方式，可以很好地解決這種采集問題，使其能耗測量和實時監測變得簡單。我司的產品通過無線傳輸到上位機平臺，讓倉庫和生產加工設備的監管人員可以實時觀察到電力系統的用電情況，其凍結歷史電能數據的功能，還可以幫助監管人員對用電設備進行分析維護，可以節省現場布線，人工抄錄等成本，保證經濟效益。
關鍵詞：能耗測量、歷史電能、無線計量模塊
1、概述
對于生產廠區這種存在大型設備的應用環境，一個配備無線計量模塊的配電系統顯得尤為重要。廠區能耗系統是由數據采集系統，數據傳輸系統和數據中心的軟硬件設備共同組成。配套設備主要有儀表，采集器，集中器，主站系統組成。在現代化的能耗管理系統中，我司無線計量模塊可以作為連接用電設備，配電設施與數據終端的橋梁，優化傳統人工抄表下的局限性，無需繁瑣的布線流程。從計量專業的角度上來看，除了測量普通的電量技術指標之外，還可以監測電壓，電流不平衡度，功率因數，諧波等電能質量系數，幫助監管人員可以及時根據現場反饋的數據進行問題分析，故障排查，確保電機這類的設備正常運行，防止造成不必要的額外電能損耗。
廠區中也不乏有許多生產線，一些生產線年久失修導致的傳動磨損，也會(huì )導致大量的浪費用電，我司無線計量模塊具有歷史電能凍結的功能，結合一些電能質量參數的分析，很容易就能發現異常用電的問題。數據實時地通過無線傳輸到能耗系統服務器，上位機上可以顯示分鐘數據，小時數據，天數據，月數據，每一項又有有功，無功，功率等電參量數據，監管人員可以直觀地通過柱狀圖，曲線圖，數據報表來分析設備運行情況。例如一臺20KW的電機實際工作時運行功率只有5KW，顯然就是運行異常，傳統儀表完全沒有無線計量模塊這種模式的快速反饋，長期欠功率運行必然會(huì )導致?lián)p壞。我司無線計量模塊可以對異常進行報警，確保監管人員對于現場情況運籌帷幄。
2、產品需求及規格

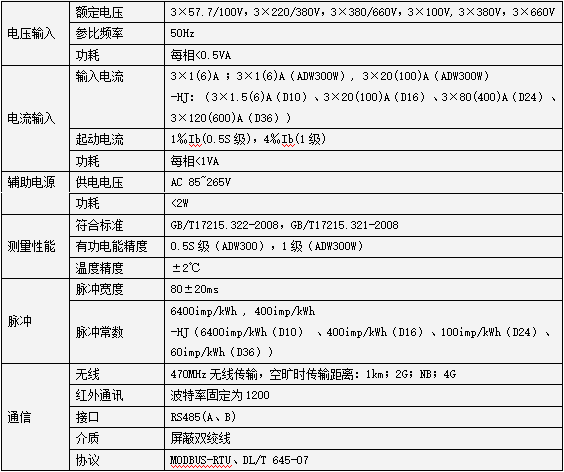

該項目針對上海清美鮮食廠區的電力能耗檢測進行實施，我司無線計量模塊安裝在配電室中的各個配電柜里，各個配電柜管控著各個種類的冷藏倉庫，加工車間的電力系統，我司ADW300對其進行電參量的實時監測和配電柜測溫。具體電氣規格如下：
3、產品功能與方案
■ 測量全電力參數，諧波含量，支持4路測溫和剩余電流檢測。
■ 計量功能，計量組合有功，正向有功，反向有功，正向無功，反向無功電量。
■ 兩套時段表，結合尖，峰，平，谷費率完成分時計費，提高用電質量。
■ 實時需量和當月大值需量的測量。
■ 歷史電能凍結功能，能統計上12月的歷史電能。
■ 開關量輸入輸出功能，支持2路開關量輸出，4路開關量輸入。開關量輸出為繼電器輸出，實現“遙控”和開關量報警，開關量輸入能采集和顯示本地的開關信息，也可以通過RS485實現“遙信”功能。
■ 有線通訊功能支持RS485傳輸，協議方面支持MODBUS協議和645規約。
■ 無線通訊功能支持470MHZ的LORA通訊，2G，NB，4G無線通訊。協議方面支持多種上云協議，TCP直傳，MQTT，HTTP，COAP，LwM2M等，已經與移動ONENET,電信CTWING等第三方云平臺有對接實例。

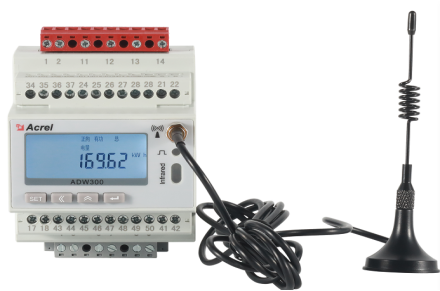

我司ADW300在上海清美鮮食廠區中應用在配電柜中，采集實時電參量數據，采集4路溫度，實現分鐘凍結歷史電能，并采用一機一號的模式，4G通訊傳輸HTTP協議連接云平臺，如下圖：
4、現場安裝

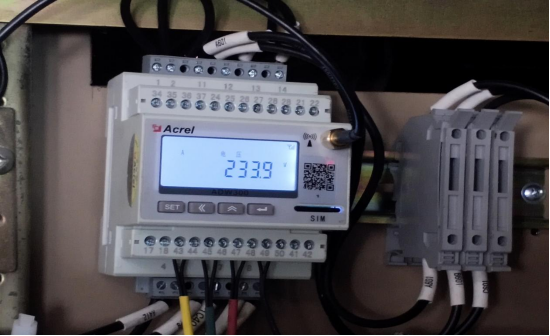

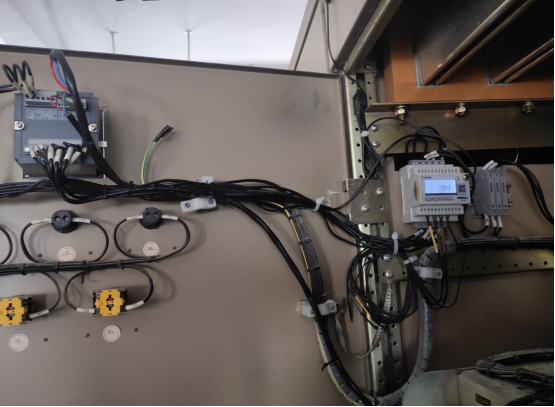

ADW300在配電柜中的安裝，如下圖：
5、結束語
伴隨著高新生產力的發展，現代化廠區中都存在著一些大型生產設備和生產線，而且很多廠區的設備都是24小時不間斷工作，傳統配電房面臨著能耗監管和電氣系統的巨大挑戰。為了確保電力監測的實時性，有效性，安全性，我司無線計量模塊孕育而生，而且其簡易的采樣接線，既能完成電氣參數的實時監測和凍結計量，又能方便配電房改造。
一個完整的能耗管理系統對于廠區這類的應用場所是必不可少的，一個成熟的用電監測體系對于工業化設備更具備經濟性和安全性，本項目中無線計量模塊便是為能耗管理系統保駕護航的典型案例。
