平臺背景
隨著我國市場經濟的快速發展，大型商業綜合體成為人們日常生活中不可缺少的一部分。商業綜合體對于電力能源的需求量越來越大，找出當前商業綜合體存在的隱患，制訂出較為科學合理的節能降耗措施。
在能源改革與電力市場化背景下，商業綜合體供能是綜合能源未來發展方向，以電氣、電能是綜合能源的重要形態。針對商業綜合能源的電力供給與應用，如何圍繞租戶個性需求實現電力能源服務的形態顯得尤為重要。本方案提出了一種商業綜合能源的定制電力應用解決方案，通過互動平臺與用戶交互獲取不同的用電需求，將配電網與商業分布式能源資源進行整合，通過邊緣計算協同控制，實現商業綜合體電力能源的定制輸出和按需供給。本方案不僅具有綜合能源的用戶服務特性，支撐商業綜合體內定制電力服務與交易結算，還通過對商業綜合體分布式能源資源的控制策略研究與優化，達到良好用電、節約設備投資和提高新能源消納能力的目的。
建設意義
商業綜合體能源消費主體主要包括商業用戶，根據其能源消費特征，能源消費需求包括:
( 1 ) 可靠。穩定是能源消費基本需求，商業綜合體內生產生活的電、熱( 冷) 、氣等負荷得到滿足，同時保障必要的供能可靠性和供能質量。
( 2 ) 清潔。針對商業綜合體內高污染、重排放用戶，應對氣候變化，提高商業綜合體環境質量，實現能源服務源與環境的綠色和諧和商業綜合體的可持續發展。
( 3 ) 效果。針對商業綜合體內高能耗和粗放型能源消費方式，應合理能源梯級和循環利用，提高資源配置效率，形成節約的商業綜合體能源消費體系。
( 4 ) 經濟。降低商業綜合體內終端用戶的用能成本 減輕經濟負擔，為商業綜合體內商業用戶營造良好的經濟發展環境。
商業綜合體整合傳統單一能源運維檢修的服務資源， 開展運維檢修服務， 保障用能的可靠。
本方案從電力能源入手， 要解決基礎能耗數據的智能化、自動化、可視化、可量化的收集與存儲；建立商業級能源管理平臺、實現各項能源的集中化管理，深入分析能源消耗過程與趨勢，實現能源管理與商業生產緊密結合；建立能耗監測與公示平臺，在能源消耗一線直接展示能源利用效率。通過對傳統能源的節約和新能源系統的引入并消納，優化商業綜合體能源服務布局，帶動能源服務產業升級；同時通過合理的能源調度，調整帶動區域內需，在傳統能源使用總量減少或不變的情況下，塑造商業區域能源圈，打造商業綜合體新的經濟增長點。
公司介紹
安科瑞電氣股份有限公司（股票代碼：300286）成立于2003年，集研發、生產、銷售及服務于一體，是一家為企業提供能效系統和用電解決方案的高科技股份制企業。
公司總部位于上海嘉定，是國家火炬計劃高新技術企業和軟件企業、國家新產品、上海市智能電網企業、上海市商標、上海市工作示范企業。公司具備從云平臺軟件到終端元器件的一站式服務能力，形成了“云-邊-端”的能源互聯網體系，目前已有14000多套系統解決方案運行在全國各地，為用戶用能保駕護航，為企業節能降耗和實現能源數字化建設提供數據服務。
解決優勢方案
對于本項目，安科瑞公司具有以下優勢：
1）安科瑞提供從系統到終端元器件的垂直供應體系，包括平臺軟件、網關、多功能儀表、水表、互感器等，符合相關要求和認證，在商業綜合體側具有完整、可靠的解決方案；
2）安科瑞為上市公司，雄厚的資金力量是軟硬件質量保證的可靠支持；
3）安科瑞長期從事商業綜合體能源數字化管理平臺的開發和實施，全國各地有上千套云系統的實施經驗，對可靠用電、節約用電有深入的理解，客戶可放心與我司長期合作；
4）安科瑞針對商業綜合體有3個維度解決方案，1、高壓配電到低壓用電解決方案；2、消防解決方案；3、節能管理解決方案；
項目?jì)?yōu)勢
對于本項目，安科瑞公司具有以下優勢：
1）安科瑞在全國城市設立了分公司和辦事處，當地配置銷售、技術支持團隊，快速響應客戶需求，為用戶提供好的產品和服務。
2）售后優勢，安科瑞提供的所有硬件產品統一處理，制定完善的退換貨流程，必要時可現場維護；
3）安科瑞平臺支持接入第三方產品設備，只需滿足Modbus RTU協議即可，如非常規協議可定制開發；
設計依據
用戶需求
本方案充分發揮商業用電中用采系統和負控系統在日常電量統計工作中的重要作用，增強商業行業用電數據實時性和準確性，目前迫切需要建設基于全覆蓋實時采集的商業綜合體用電信息大數據智能分析和管理系統，多維度實時展現全社會(huì )用電量信息，通過數據挖掘和分析技術總結商業用電量變化情況并建立適宜的模型，應用于經濟趨勢預測和政策輔助決策支持領域。
針對商業綜合體建設注重大數據分析、云計算和智能終端的充分應用的基調上，努力架構一個能夠支撐如此強大業務發展的數字化管理平臺保證設備正常運行，信息設備能運行的同時提高能源和人員的使用效率，降低運維成本。目前商業運行維護工作比較傳統，普遍存在以下問題：
1)無商場預付費體系的建設，并適度考慮未來建設的管控需要，實現對項目用電、水量管理。
2)無自動抄表、先繳費后用電的預付費管理，無法實現移動端24小時自助售電以及出現異常用電時及時報警推送，實現系統無人看守的自動化運營，實現智能管理。
3)基礎管理落后：目前用電系統還處于無網絡(luò )化、無智能化的單機分散獨立運行的狀態；
4)人力成本高：人工巡視、紙質記錄、電話溝通，缺乏智能化的手段；
5)運營管理難：運營過程中缺乏現代化技術手段監管，難以防止不合理應用現象的產生；
6)風險預防薄弱：無法通過歷史大數據識別可能存在的隱患；
7)商業建筑內隱患高缺少運行信息，如不及時發現和處理，會(huì )導致故障范圍擴大，影響整個建筑內用電情況。如：線纜溫度檢測、剩余漏電檢測、電壓監測、電流檢測等；
8)沒有統一監測平臺，管理層無法及時準確的了解系統運行狀態，無法及時掌握建筑內配電狀況，不能及時的對商業建筑內配電問題進行分析與指導；
因此，對商業建筑內供電情況和用電的實時監視就顯得十分重要，同時建立和完善商業的計量、監控、分析和管理的系統，能及時、迅速、準確的獲取建筑內各詳細數據，監控電力系統的運行動態，及時發現故障隱患，定期分析各類數據報表、對整個系統、能源利用率能及時掌握，制定科學、合理的電力系統運維流程。
技術標準
本方案遵循的國家標準有：
GB50052-2009 《供配電系統設計規范》
GB50054-2011《低壓配電設計規范》
DL/T448-2000 《電能計量裝置技術管理規程》
DL/T 698.1-2009《第 1部分：總則》
DL/T 698.2-2010《第2部分：主站技術規范》
DL/T 698.31-2010 《第3.1部分：電能信息采集終端技術規范-通用要求》
DL/T 698.35-2010 《第3-5部分：電能信息采集終端技術規范-低壓集中抄表終端特殊要求》
DL/T 698.41-2010 《第4-1部分：通信協議-主站與電能信息采集終端通信》
DL/T 698.42-2010 《第4-2部分：通訊協議-集中器下行通信協議》
DL/T/814-2002 《配電自動化系統功能規范》
GB/T/3047.1《面板、架和柜的基本尺寸系列》
DL/T5137-2001 《電測量及電能計量裝置設計技術規程》
GB2887 《計算站場地技術條件》
《國家機關辦公建筑和大型公共建筑能耗監測系統——分項能耗數據采集技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——分項能耗數據傳輸技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——樓宇分項計量設計安裝技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——數據建設與維護技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——建設、驗收與運行管理規范》
《國家機關辦公建筑和大型公共建筑能耗監測系統——軟件開發指導說明書》
DL/T 698.1 《第 1部分：總則》
DL/T 698.2 《第2部分：主站技術規范》
DL/T 698.31 《第3.1部分：電能信息采集終端技術規范-通用要求》
DL/T 698.35 《第3-5部分：電能信息采集終端技術規范-低壓集中抄表終端特殊要求》
DL/T 698.41 《第4-1部分：通信協議-主站與電能信息采集終端通信》
DL/T 698.42 《第4-2部分：通訊協議-集中器下行通信協議》
DL/T 698.41 《第4-1部分：通信協議-主站與電能信息采集終端通信》
DL/T 698.42 《第4-2部分：通訊協議-集中器下行通信協議》
方案設計
項目設計
安科瑞電商業電氣綜合解決方案提供商業用戶實時用電信息數據，推進營銷計量、抄表、收費模式標準化和信息化建設,為快速響應市場變化、快速反映客戶需求從客戶用電信息的源頭提供數據支持，為分時電價、階梯電價、費控管理等營銷業務策略的實施提供技術基礎。電氣綜合系統不僅具備基本的用電信息采集功能，而且集成了供安全用電監測、配變運行監測、線損分析、節能減排管理等功能，如圖下所示。
建立智能電氣綜合管理系統，多角度支撐配電系統的實時監測管理、供給管理和運營管理等工作，對商業用能供能進行監管，實現大力度實現優化運行以及供電可靠性，實現運行維護管理功能。安科瑞電氣綜合監測系統利用三層結構，整合多元技術，利用配電系統運行數據進行分析、處理和加工，系統運行維護人員能實時掌握系統狀態，及時地排查故障，完善和規范運營水平。
系統功能設計
1）設計和建設中低壓一體監測運行管理平臺，對中壓、低壓配電系統關鍵電氣設備的運行狀態、運行環境、老化程度、磨損程度等分析監測，實現配電管理的主動式運維，確保配電系統安全運行；
2）設計和建設中低壓配電系統的遠程運維管理平臺，對中低壓配電系統電氣隱患的提前預警和配電資產電子化管理，方便商業物業管理部門了解配電信息，監管配電運維工作的進展；
3）設計和建設能源分析和監測管理平臺，實現商業綜合體內從配電房主要出線至樓層用電、商鋪用電的結構分解和分析，幫助醫院后勤管理部門對用能情況進行管理，實現經濟的配電運行；

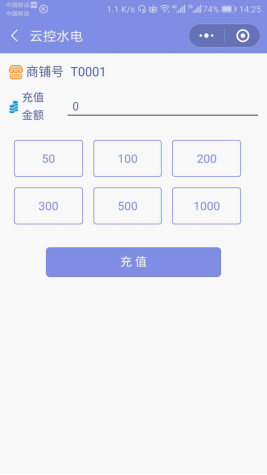

4）設計和建設多元化遠程預付費管理平臺，實現財務集中管理，電量、水量實時下發，并比對充值次數防止作弊；并可對任意一塊電表執行遠程拉閘或保電等一系列遠程控制操作，方便管理；

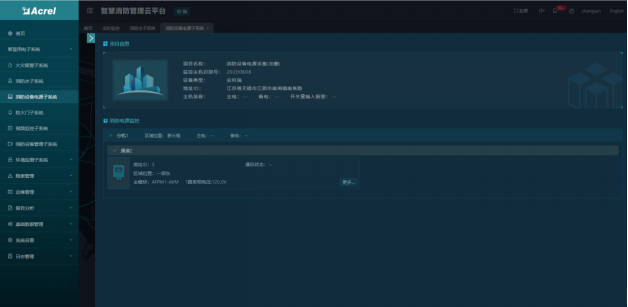

5）設計和建設智慧消防管理平臺，將分散的火災自動報警設備、電氣火災監控設備、智慧煙感探測器、智慧消防用水等設備連接形成網絡(luò )，并對這些設備的狀態進行智能化感知、識別、定位，實時動態采集消防信息，通過云平臺進行數據分析、挖掘和趨勢分析，幫助實現科學預警火災、網格化管理、落實多元責任監管；
6）平臺能保證大量設備遠程接入的同時具備高的穩定性和安全性；
7）平臺具備高的環境適應性，即系統受到停電等各種外界因素干擾時，能夠自動存儲數據和具有一定程度的容災處理能力；
網絡(luò )設計
安科瑞電氣綜合監測系統的系統層級，是不同軟硬件交互的界面層級，按照主要功能劃分為以下四個層級；
（1） 現場設備管理層，實現電氣系統的基本現場保護、監測、控制層級功能，主要由現場多功能電表、物聯網表、物聯網環境監測模塊形成；該層級設備是實現電力系統的計量、信息監測功能；
（2） 通訊管理層，主要實現設備之間聯絡(luò )和通訊管理，主要由交換機、以太網關設備組成；該層設備完成設備的基本智能化功能，是實現電氣綜合監測系統信息化的基礎；
（3） 監控管理層，主要實現現場信息到計算機界面的轉化，主要由計算機、監控軟件、打印機等設備組成；該層設備完成現場信息化的數據轉換成人機界面信息，并將信息按照發生源進行分門別類分析處理；
（4） 遠程移動運維應用層，結合移動端數據完成資產管理、維護管理、工單計劃和落實管理、實時報警推送、能耗分析等功能，在遠端的數據需要能夠實現關鍵數據的備份，能提升對電力系統的管理易用性和便利性；
平臺采用分層分布式結構進行設計，詳細拓撲結構如下：

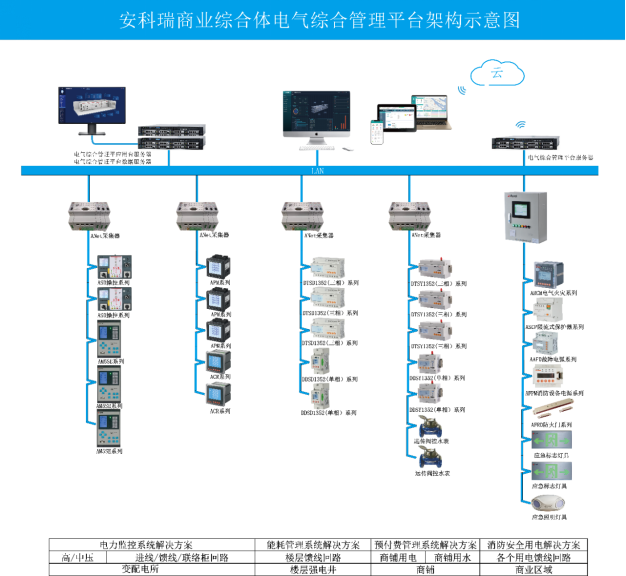

整體系統架構
變配電-電力監控架構
注：如上圖安科瑞Acrel-2000Z系列電力監控系統采用分布式組網結構，設備層采用安科瑞各系列終端設備，網絡(luò )層主要為安科瑞ANet系列通訊管理機，下行通過485線、LoRa、WIFI等通訊方式采集，上行通過4G，局域網等方式上傳數據至站控層的監控的地方。

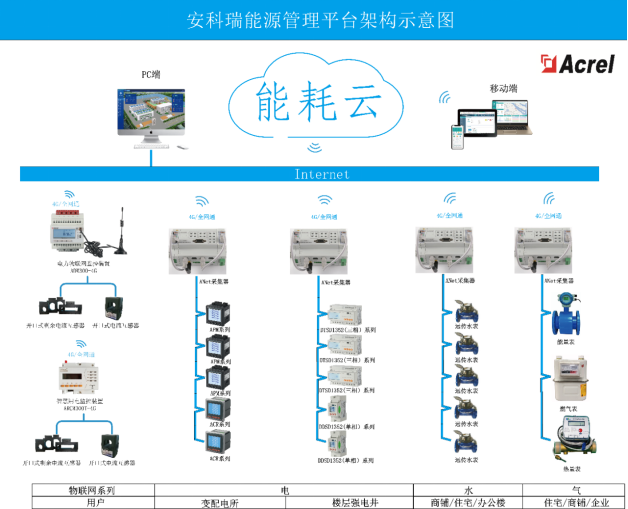

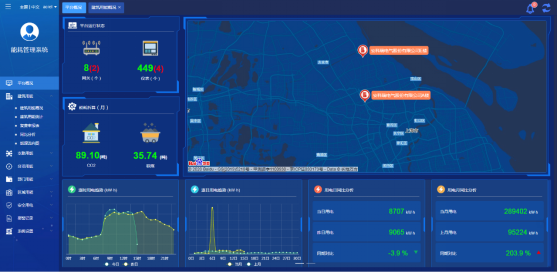

能源管理系統架構
注：如上圖安科瑞Acrel-5000系列能源管理系統采用分布式組網結構，設備層采用安科瑞各系列終端設備、智能遠傳水表、遠傳能量表，網絡(luò )層主要為安科瑞ANet系列通訊管理機，下行通過485線、LoRa、WIFI等通訊方式采集，上行通過4G，局域網等方式上傳數據至站控層的能源管理的地方。

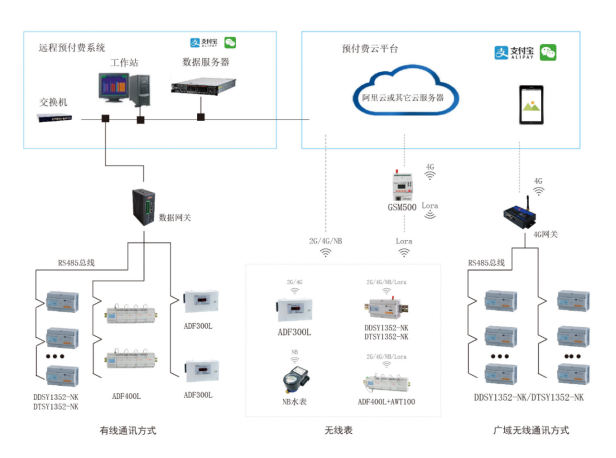

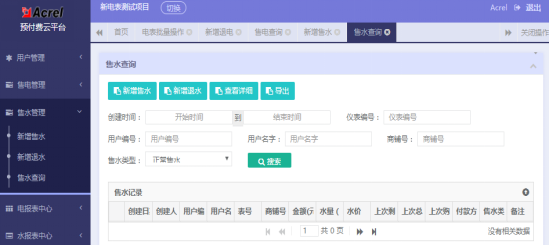

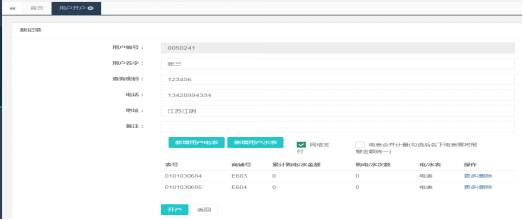

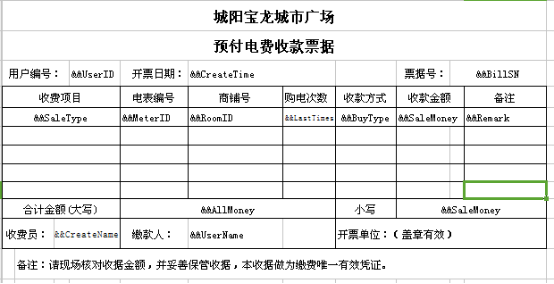

遠程預付費系統架構
注：如上圖安科瑞Acrel-3200系列遠程預付費系統同樣采用采用分布式組網結構，設備層采用安科瑞費控終端設備、智能遠傳閥控水表，網絡(luò )層主要為安科瑞ANet系列通訊管理機，下行通過485線、LoRa、WIFI等通訊方式采集，上行通過4G，局域網等方式上傳數據至站控層財務的地方。

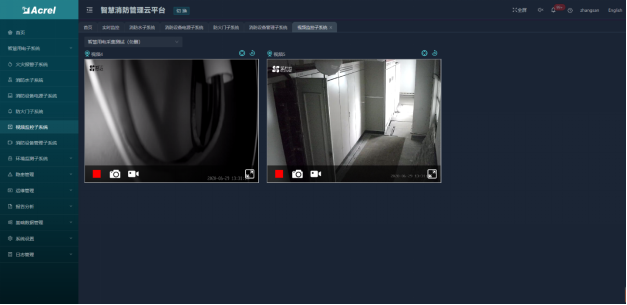

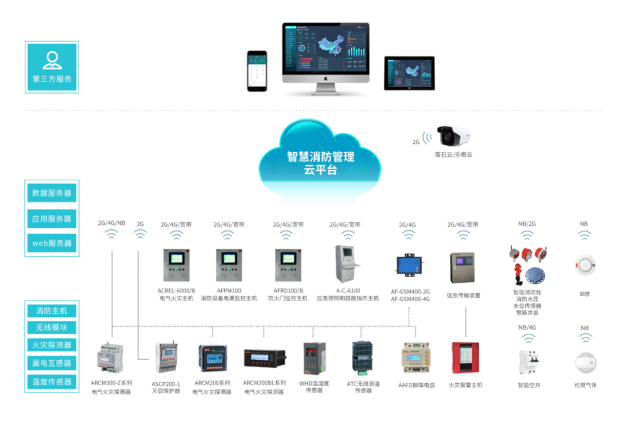

消防安全用電系統架構

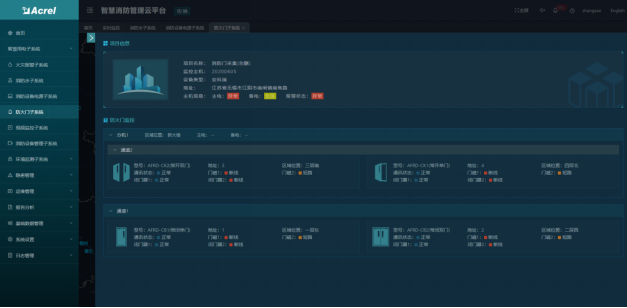

注：如上圖安科瑞Acrel-6800系列智慧消防安全用電系統將電氣火災監測、消防設備電源監測、防火門監控監測、消防應急照明及疏散指示監測、煙感、可燃氣體等系統功能優化為統一的系統。
系統硬件建設
系統后臺
商業綜合體自建平臺，配置應用服務器和數據服務器，平臺側須配置固定IP地址資源，硬件配置以我方推薦配置為主，具體標準參考表1 平臺硬件配置參考

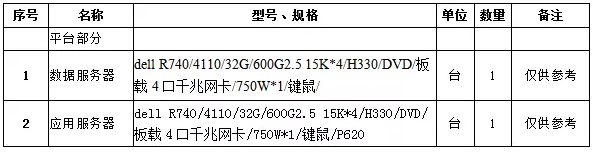

表1 平臺硬件配置參考
前端硬件配置

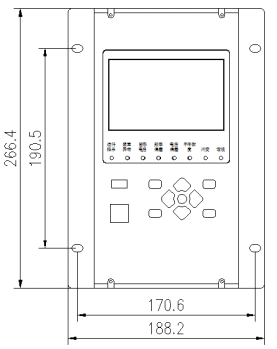

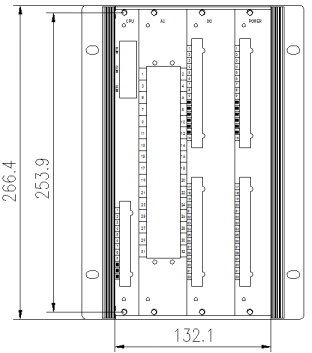

AM5SE保護系列
AM5SE 系列微機保護測控裝置（ 以下簡稱裝置） 集保護、 控制、 測量、 通訊和監視功能于一體， 資源豐富、 配置完善、 維護方便、 性能穩定， 適用于 35kV 及以下電壓等級電力系統的保護和測控， 實現進線、 主變、 配電變、 電動機、 電容器、 母聯、 PT 等保護。
裝置硬件設計采用可靠性配置， 軟件配以專門的保護算法， 抗干擾性能強， 可靠性高，保護實現方式靈活， 能與 Acrel-2000Z電力監控系統配套使用， 為電力系統的可靠運行提供保障。
特點
高性能的硬件平臺
裝置采用主頻為 168MHz 的處理器， 16 位同步采樣 A/D， 每周波 48 點高速采樣、 實時并行計算；配置 512K 字節 Flash、 （ 192+4） K 字節 Sram、 外置 4M 字節 NorFlash、 外置512K 字節 Sram， 硬件資源充足， 可靠性高。
統一的硬件設計和完善的保護功能
裝置硬件包括電源模塊、 CPU 模塊、 開入開出模塊、 控制回路模塊、 模擬量采集、 通訊模塊等采用模塊化設計， 通用性強。在同一硬件平臺上針對不同對象進行保護功能設計，實現 35kV 及以下電壓等級的電力系統保護， 適用于進線、 饋線、 主變（ 容量 2000kVA 以上） 、 配電變壓器（ 容量 2000kVA 以下） 、 高壓電動機、 高壓電容器、 母聯、 PT 等設備的保護和自動控制功能。
豐富的接口資源
12 路（ 可擴展到 14 路） 交流電壓/電流通道， 測量三相電流、 兩路零序電流、 三相電壓、零序電壓、 有功功率、 無功功率、 功率因數、 頻率、 有功電能、 無功電能。保護電流的測量不僅反映基波， 還可以通過邏輯可編程軟件增加測量 2~10 次諧波， 具有帶諧波制動的保護功能。
獨立操作回路， 可自適應 0.25~5安 開關跳合閘電流；
2 路 4～20mA 直流模擬量變送輸出， 可通過邏輯可編程軟件自定義變送量；
20 路有源開關量輸入通道、 10 路獨立無源開關量輸出通道；
2 路 RS485 串行通訊接口， 支持 IEC60870-5-103、 Modbus-RTU 規約；
2 路以太網接口， 支持 TCP IEC60870-5-103、 TCP Modbus-RTU 規約；
GPS 對時功能， 支持 IRIG-B 對時方式（ RS485 接口） ；
1 個 UBS 接口， 可通過 U 盤升級裝置程序， 也可導出裝置的定值、 故障錄波數據， 方便故障分析；
21 個 RS232 接口， 可通過 USB 轉 232 數據線升級裝置程序， 還可上傳裝置定值、 動作事件信息和故障錄波數據， 方便現場事故分析。
人性化
裝置采用全漢化大屏幕液晶顯示， 人機界面清晰易懂。靈活的按鈕設計， 菜單式操作簡單、 便捷。保護功能的出口可通過跳閘矩陣進行設置， 方便用戶選擇要動作的繼電器。配備計算機界面的調試與分析軟件， 調試及維護簡單方便。
透明化
實時記錄交流量、 開入量、 開出量和所有保護模塊的狀態。裝置記錄內部各元件動作行為、 動作時間和錄波數據， 共可記錄 16 條故障錄波， 每條錄波可觸發 12 次錄波， 每次錄波可錄故障前 8 個周波、 故障后 4 個周波波形， 共計 46s。每個采樣點錄波至少包含 12 個模擬量、 10 個開關量波形。
可靠性設計
裝置采用全圖形編程技術設計每個保護功能， 以提高程序的可靠性及正確性。軟硬件具有持續完善的自檢功能， 抗干擾性能好， 裝置通過多項電磁兼容檢測認證， 電快速瞬變脈沖群、 靜電放電、 浪涌抗干擾性能均達到 IV 級標準。
ASD320操控系列
ASD320 系列開關柜綜合測控裝置用于 3~35kV 戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。具有一次回路模擬圖及開關狀態指示，高壓帶電顯示及核相，自動溫濕度控制，加熱回路故障告警，無線測溫，人體感應自動照明，語音提示，電參數測量及 RS485 通訊接口等眾多功能，集操作、顯示于一體。
ASD320系列

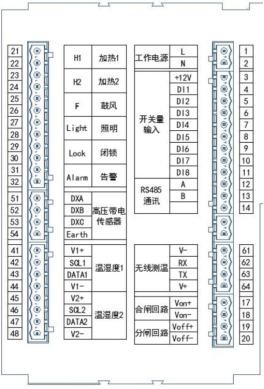

背面端子圖

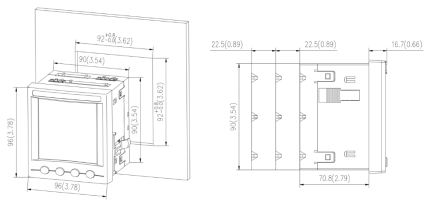

APM830網絡(luò )電力儀表系列
APM830 按IEC國際標準設計，具有全電量測量、電能統計、電能質量分析、錄波功能、事件記錄功能(包括電壓暫升暫降中斷、沖擊電流等記錄)及網絡(luò )通訊等功能，主要用于電網供電質量的綜合監控。該系列儀表采用模塊化設計，配合功能豐富的外部 DI/DO 模塊、AI/AO 模塊、TF卡事件記錄模塊、網絡(luò )通訊模塊 可以靈活實現電氣回路全電量測量及開關狀態監控，雙 RS485 和以太網接口配合可實現 RS485主站數據抄送，省去數據交換機。PROFIBUS-DP 接口可以實現高速數據傳輸及組網功能。

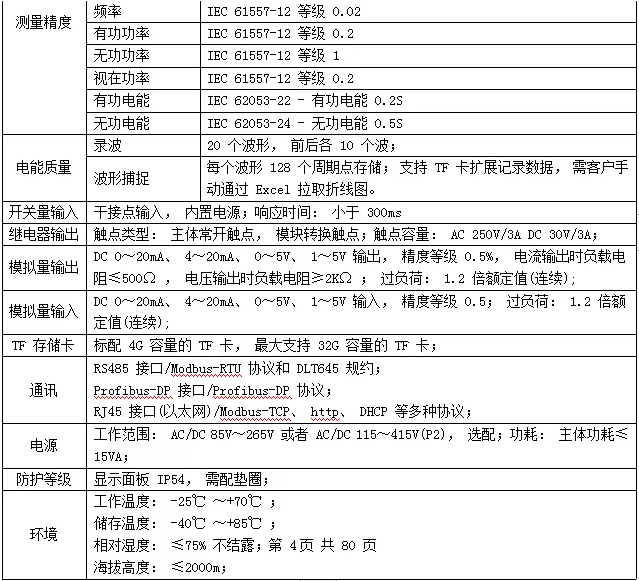

技術參數
APView500電能質量分析
APView500電能質量在線監測裝置采用了高性能多核平臺和嵌入式操作系統，遵照IEC61000-4-30《測試和測量技術-電能質量測量方法》中規定的各電能質量指標的測量方法進行測量，集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、事件記錄、測量控制等功能為一體。裝置在電能質量指標參數測量方法的標準化和指標參數的測量精度以及時鐘同步、事件標記功能等各個方面均達到了IEC61000-4-30級標準，能夠滿足110kV及以下供電系統電能質量監測的要求，廣泛適用于化工、鋼鐵、冶金、醫院、數據統計、交通建筑等行業的電能質量監測。

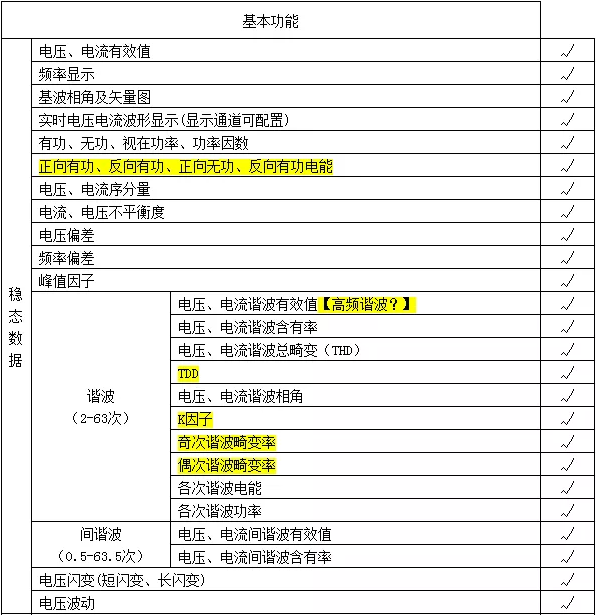

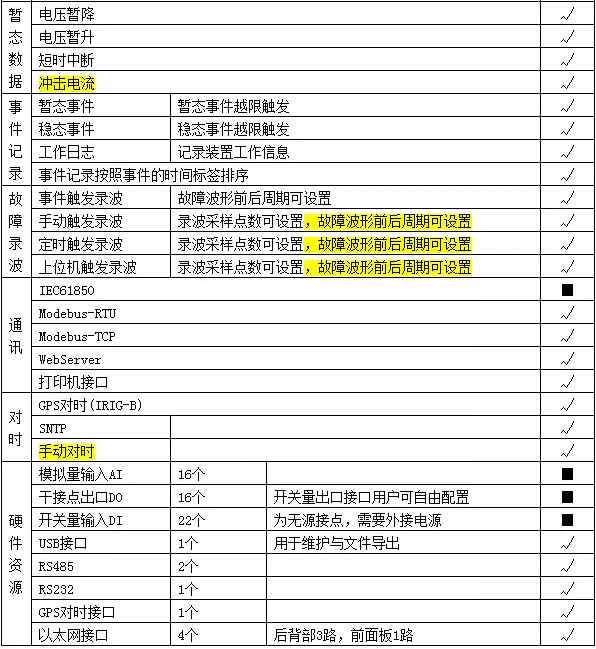

技術參數
功能描述
人機界面功能
裝置面板上帶有5寸彩色LCD顯示器，以圖形方式顯示主要電能質量監測指標的實時數據?？蓪ρb置硬件時鐘進行設置，對監測參數進行設置、修改和查看，并設有密碼保護。
記錄存儲功能
可對基本監測指標和監測指標實時保存，3min數據在裝置上保存時間為3個月，之后按”先進先出”原則更新。
統計功能
裝置具有對主要監測指標的在線統計功能，可統計一天內監測指標的數值、平均值、95％概率大值等。
通訊功能
裝置提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過RS232C/RS485接口，以Modem或GPRS方式與遠方通訊。裝置支持Modbus-TCP/RTU通訊協議、IEC 61850 MMS協議。
GPS 對時功能
裝置具有GPS硬對時接口，可以接受IRIG-B碼對時或者秒脈沖對時信號，保持與遠方管理中心的時鐘一致。
告警功能
可根據用戶設定的電能質量指標的限值，啟動指標報警功能。

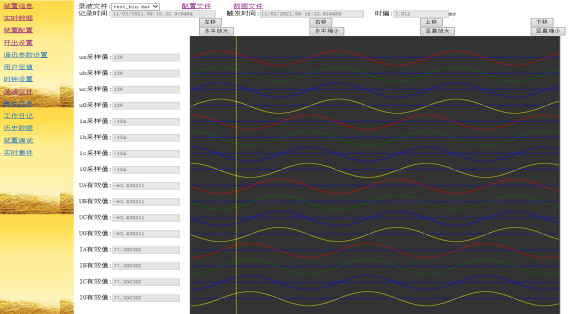

錄波功能
裝置對每個告警事件都進行錄波，并提供手動錄波功能。
本地PQDIF文件生成功能
統計數據及事件記錄可以PQDIF文件格式保存。
ARB5弧光保護系列
ARB5弧光保護裝置適用于中低壓母線的弧光保護，并可選配RS485通訊功能，方便用戶進行柜內弧光監測，避免因弧光而引起柜內起火，同時支持TA斷線監測（4組）保護和非電量保護。
主要測控功能
1) 24路開入信號量的采集（通過增加開入板可擴展開入數量），除部分有特殊定義外，其余開入量可由用戶定義。本單元開入信號有兩種接入方式可供選擇：一種有源接點，外接電源；另一種是無源接點，本裝置提供電源。具體見后面的示意圖。用戶在訂貨時需說明。
2) 測量數據
基本數據——電流1：IA1、IB1、IC1；電流2：IA2、IB2、IC2；電流3：IA3、IB3、IC3；電流4：IA4、IB4、IC4。
諧波數據——電流1：IA1、IB1、IC1；電流2：IA2、IB2、IC2；電流3：IA3、IB3、IC3；電流4：IA4、IB4、IC4的2、3、5次諧波。
對稱分量——電流1對稱分量:I1_1、I2_1、3I0_1；電流2對稱分量:I1_2、I2_2、3I0_2；電流3對稱分量:I1_3、I2_3、3I0_3；電流4對稱分量:I1_4、I2_4、3I0_4。
3) 弧光保護解決方案由主控單元ARB5-M和擴展單元ARB5-E組成，一個主控單元可配多個擴展單元。每個擴展單元可以插接多個擴展插件，每個擴展插件可以采集5路弧光信號，一個擴展單元可以插接6塊擴展插件，擴展單元主要給擴展插件提供工作電源，進行弧光信號仿真模擬等；主控單元上有四組三相電流采集回路，可以采集12路模擬電流信號；還有弧光采集插件，每個插件可以接收30路弧光信號，一個主控單元可以插接4路弧光采集插件，合計120路弧光信號。

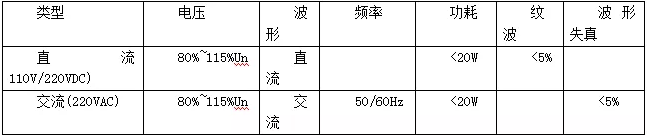

技術參數
1、工作環境
3、過載能力
4、電磁兼容

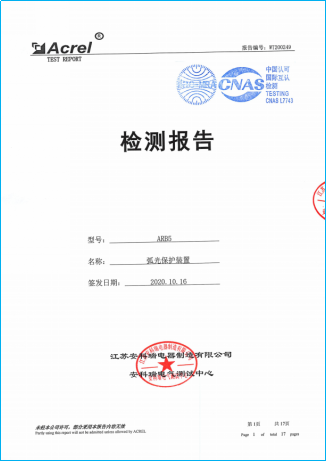

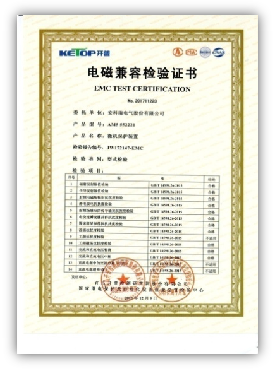

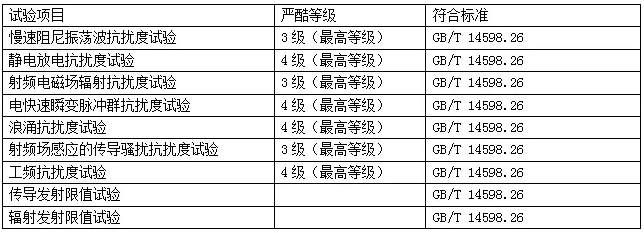

ARB5弧光保護檢測報告
ATE/ATC無線測溫系列
ATE系列無線測溫傳感器根據 《NB/T 42086-2016無線測溫裝置技術要求》 開發，可用于3~35kV戶內開關柜，包括中置柜、手車柜、固定柜、環網柜等多種開關柜；也可用于0.4kV低壓柜，包括固定柜，抽屜柜等。無線測溫傳感器可安裝于柜內任何發熱點上，利用無線數據傳輸技術實時發送監測數據，再通過接收裝置將溫度數據傳輸到顯示裝置或者遠程監控系統。
外形尺寸
ATE100M
ATE100/ATE100P
ATE200/ATE200P
ATE400
安裝說明
1、ATE100M安裝方法
ATE100M磁吸式無線測溫傳感器適用于鐵質的電氣節點或設備表面。
磁吸式無線溫度傳感器ATE100M結構說明：
1 ——無線溫度傳感器主體The core of wireless temperature sensor ATE100M
2 ——測溫部位Thermo-sensitive part
3 ——電池開關battery switch
直接吸附在鐵質測溫點處，安裝前打開電池開關，電源指示燈閃爍兩次。
2、ATE100安裝方法
ATE100螺栓式無線測溫傳感器適用于電纜與母排搭接處，電纜與隔離刀閘搭接處。
ATE100螺栓式無線溫度傳感器結構說明：
1 ——無線溫度傳感器主體The core of wireless temperature sensor ATE100
2 ——測溫部位Thermo-sensitive part
3 ——電池開關battery switch
拆下安裝位置搭接處的螺絲，將傳感器固定在安裝位置，對準合金底板的開孔，然后旋緊螺絲固定，安裝前打開電池開關，電源指示燈閃爍兩次。安裝實例見下圖：

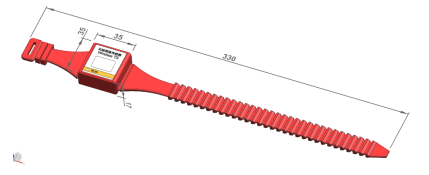

3、ATE200安裝方法
ATE200表帶式無線測溫傳感器適用于斷路器動觸頭、靜觸頭、電纜接頭、母排等處。
表帶式無線溫度傳感器結構說明:
1 —— 無線溫度傳感器主體，測溫探頭在背面The core of wireless temperature sensor ATE200, temperature measuring probe is on the other side
2 —— 表帶及鎖扣strap and hasp
3 —— 電池開關battery switch
將傳感器主體固定在安裝位置，將表帶繞過安裝母排或者觸頭穿過表帶，表帶頭收緊，然后將表帶尾用鎖扣鎖緊。表帶過長可以剪掉多余部分，表帶過短可以聯系我司增訂。安裝前打開電池開關，電源指示燈閃爍兩次。安裝實例見下圖：
4、ATE400安裝方法
ATE400迷你型無線溫度傳感器適用于動觸頭，母排，電纜，母排、電纜搭接處等多種場合。
迷你型無源無線溫度傳感器結構說明：
1 —— 溫度傳感器主體The core of wireless temperature sensor ATE400
2 —— 合金底座，與溫度探頭接觸alloy bottom, touched with temperature probe
3 —— 鎖扣，用于固定合金片metal hasp, for fixing alloy chip
4 —— 取電合金片，用于感應取電alloy chip, for CT-powered
5 —— 硅膠墊片，用于支撐合金片silicone gasket, used to support the alloy chip
6 —— 合金片安裝孔，用于安裝合金片alloy chip hole, used to install the alloy chip
取2根合金片穿過鎖緊件安裝孔，將合金片居中對折后鎖緊件固定在折彎處；將對折后的4層合金片分別穿過硅膠墊片-傳感器主體-硅膠墊片；將整體傳感器環繞安裝部位一圈后拉緊合金片并旋緊螺絲；合金片多余部分留取適當長度并折疊壓緊。合金片安裝示意過程如下：

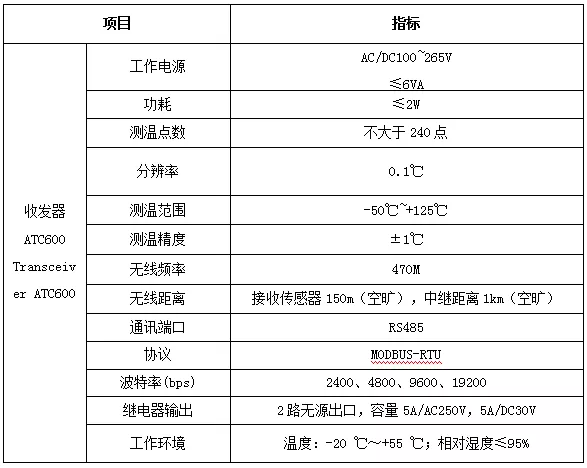

5、ATC600無線測溫接收器
技術指標
DTSD1352三相電能儀表系列

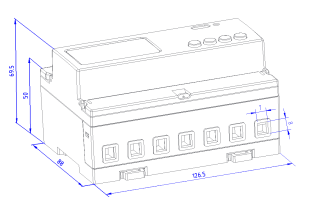

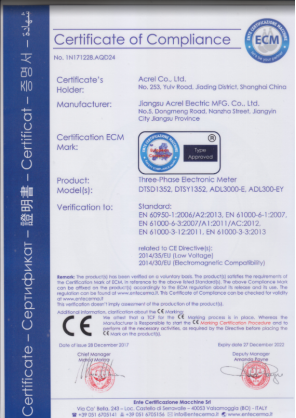

DTSD1352導軌式多功能電能表，是主要針對電力系統，公用設施的電能統計、管理需求而設計的一款智能儀表，產品具有精度高、體積小、安裝方便等優點。集成常見電力參數測量及電能計量及考核管理，提供上48月的各類電能數據統計。具有2~31次分次諧波與總諧波含量檢測，帶有開關量輸入和開關量輸出可實現“遙信”和“遙控”功能，并具備報警輸出。帶有RS485通信接口，可選用MODBUS-RTU或DL/T645協議。

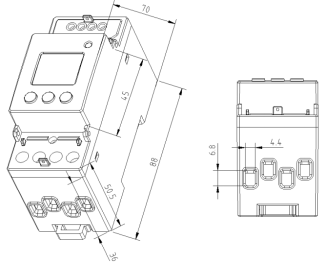

DTSD1352系列

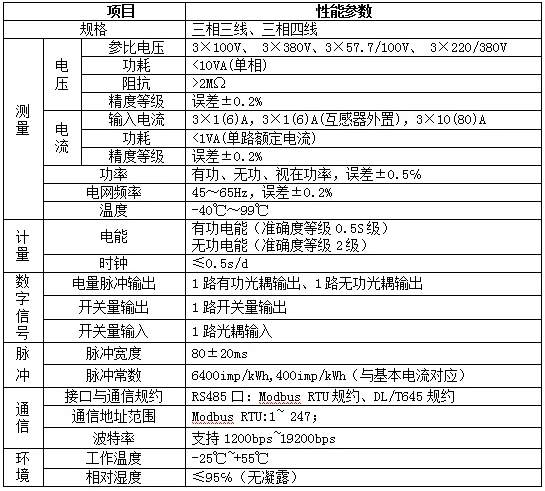

技術參數
DDSD1352單相電能儀表系列
DDSD1352單相電子式電能表主要用于計量低壓網絡(luò )的單相有功電能，同時可測量電壓、電流、功率等電量，具有紅外通訊功能，并可選配RS485通訊功能，方便用戶進行用電監測、集抄和管理?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量，統計和分析。
DDSD1352系列

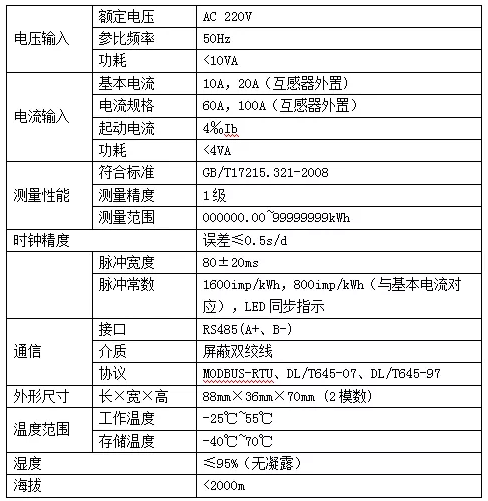

技術參數
預付費儀表系列

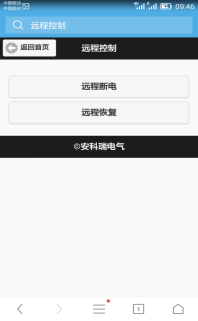

DDSY1352 單相無線預付費電能表、 DTSY1352 三相無線預付費電能表分別用于計量額定頻率 50Hz 的單、 三相交流有功電能， 具有預付費控制、 負載控制、 時間控制及 RS485、NB、 2G 通信等功能， 性能指標符合 GB/T17215.321-2008 標準。是改革傳統用電體制， 提高用電管理水平的理想計表。產品符合企業標準 Q31/0114000129C039-2019《電子式預付費電能表企業標準》 的要求。
DDSY1352- NB/4G/LoRa
DTSY1352-NB/4G/LoRa

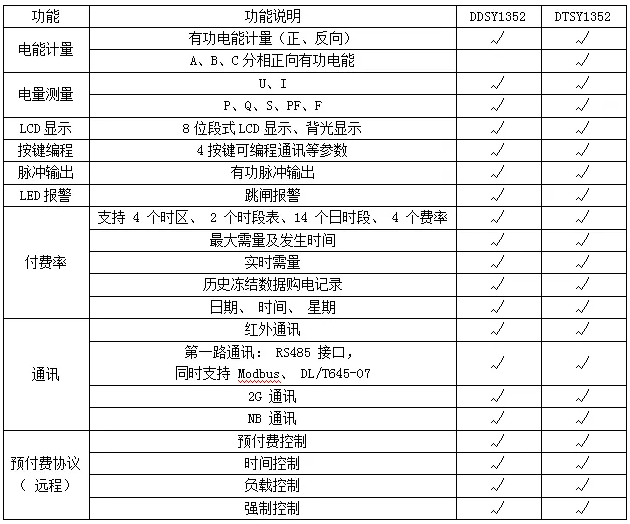

主要功能

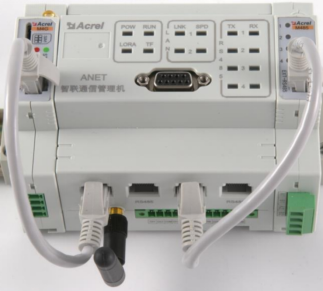

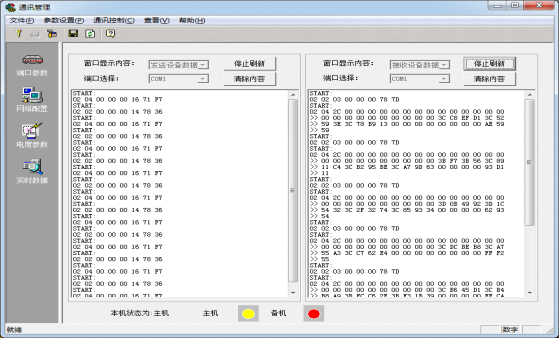

通訊管理機

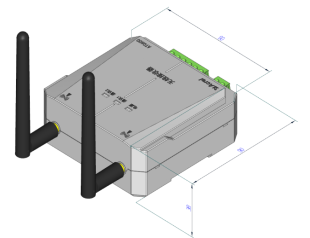

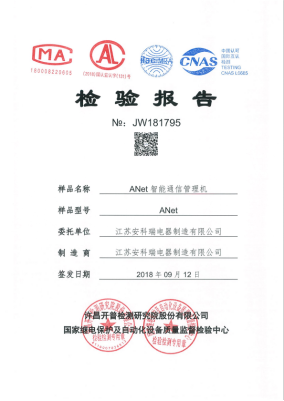

ANet-2E4SM模塊化通信管理機是安科瑞電氣股份有限公司自主研發的一款通用型智能通信管理機， 將傳統管理機的接口拆分成可拼裝搭配的模塊，其中主模塊可作為標準智能通信管理機獨立工作，整個設備可通過串口、以太網、 Lora無線、 wifi無線等鏈路采集水表、氣表、電表、微機保護等設備終端的數據，標配的8路無源干接點可實時采集門禁、水浸、煙感等開關量信息，可通過有線網絡(luò )、WiFi網絡(luò )、 4G網絡(luò )等鏈路上傳告警、實時數據等信息。主模塊搭配從模塊可靈活擴展，增加更豐富的應用場景，同時還可提供邊緣計算等需求。
技術特點：
1.自主研發
2.模塊化可靈活擴展
3.8 路無源干接點開關量采集，可實時采集儀表、門禁、水浸、煙感等開關量信息
4.1 個主 Lora 選配內嵌模塊可無線采集 32 個從 Lora 儀表，免于布線實現快速部署
5.擴展 1 個 4G 全網通無線模塊，提供 4G 上傳及 4G 無線路由功能
6.可擴展 3 個 485 串口模塊，每個串口模塊提供 4 個 RS485 串行接口
7.可擴展 1 個 USB 無線網卡，支持接入 wifi 無線網絡(luò )，可支持 wifi 儀表的數據采集或 wifi 網絡(luò )的數據轉發上傳
8.支持掉電后運行 5 秒以上時間，并支持運維等協議的掉電報警需求

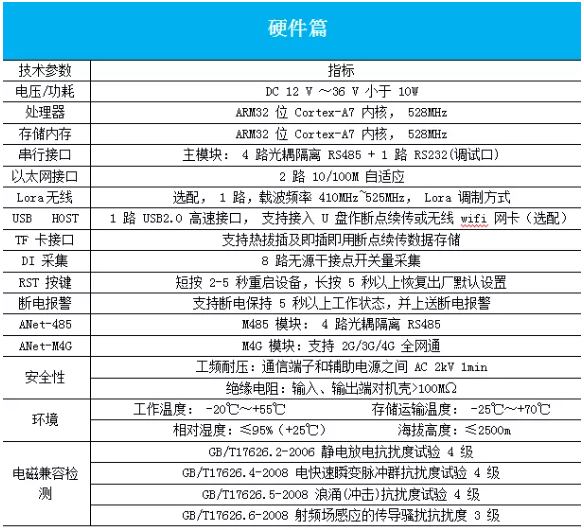

技術參數如下表：
系統設備清單
注：?jiǎn)蝹€(gè)項目自己擬定設備清單
技術指標
軟件運行環境條件
系統軟件主要運行在微軟的Windows操作系統平臺上，兼容Windows Xp Professional（簡體中文）、Windows Server 2003 Standard Edition (簡體中文)、Windows Server 2008 Enterprise Edition (簡體中文)、Windows 7 Ultimate (簡體中文)、Windows Server 2012 Standard Edition (簡體中文)。
軟件推薦配置見表3 軟件配置：
表3 軟件配置
系統機房要求
本系統所處的系統機房的防雷和接地設計，應滿足人身安全及電子信息系統正常運行的要求，并應符合現行國家標準《建筑物防雷設計規范》GB 50057和《建筑物電子信息系統防雷技術規范》GB 50343的有關規定。監控計算機及通訊采集裝置所處環境應滿足以下要求：
海拔高度：≤2000m；
環境溫度：5℃～＋45℃；
日溫差：25K；
相對濕度：95％（日平均）；90％（月平均）；
電力監控-系統功能

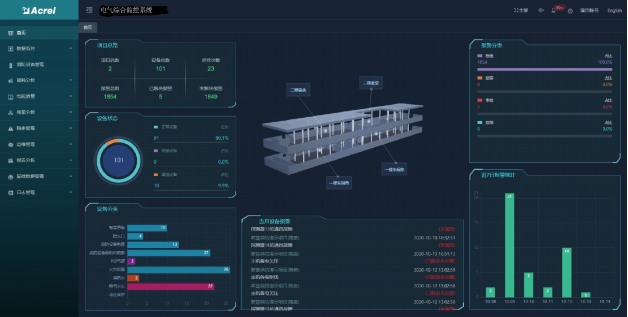

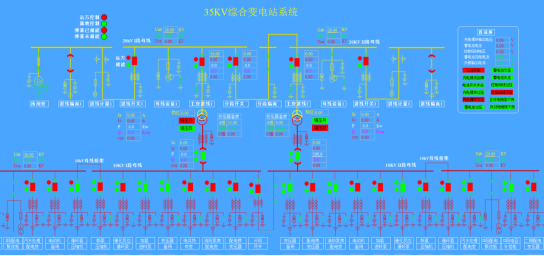

配電一次系統圖站顯示

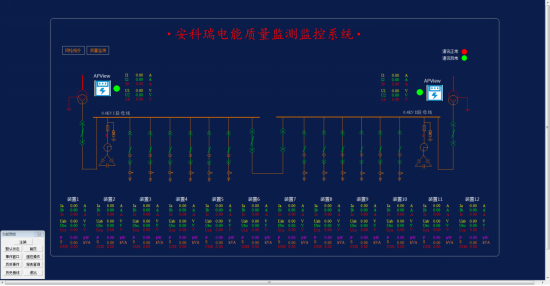

系統主界面顯示本項目的一次系統圖，在各個進線監測點配置有電能質量在線監測裝置圖標，裝置圖標旁有該監測點告警指示及本裝置的通信狀態指示，旁邊會(huì )顯示簡易電壓電流值.
實時監測
系統人機界面友好，以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數、電能等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合、分狀態，以及有關故障、告警等信號。
詳細電參量查詢
在配電一次圖中，可以直接查看該回路詳細電參量，包括三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、正向有功電能，并可以查看24小時相電流趨勢曲線。

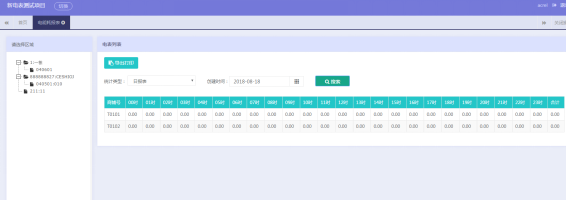

運行報表
查詢各回路或設備指定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能等.
實時報警
電力監控系統具有實時報警功能，系統能夠對配電回路斷路器、隔離開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘等事件發出告警。
電力監控系統具有實時語音報警功能，系統能夠對所有事件發出語音告警。

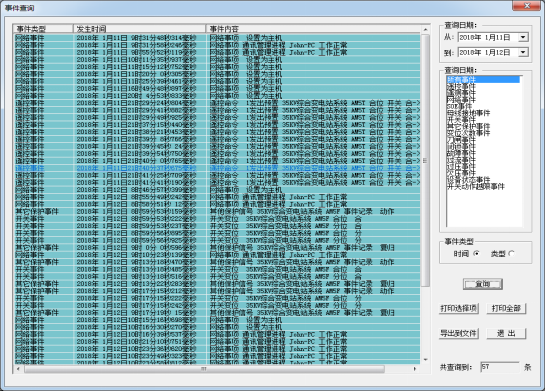

歷史事件查詢
電力監控系統能夠對遙信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。
電能統計報表
電力監控系統以豐富的報表體支撐量體系的完整性。系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。
用戶權限管理

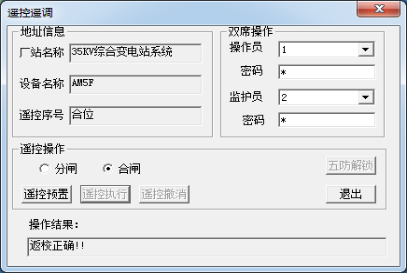

電力監控系統為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）?？梢远x不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。
電能質量穩態數據監測功能

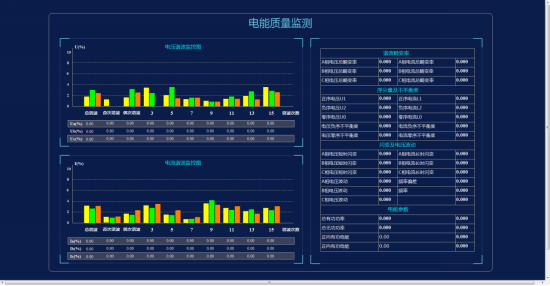

在一次系統圖界面可點擊監測點電能質量裝置圖標查看該監測點詳細監測數據包括電壓、電流值、諧波畸變率、電壓電流序分量及不平衡度、功率、諧波柱狀圖、閃變值、波動值等。

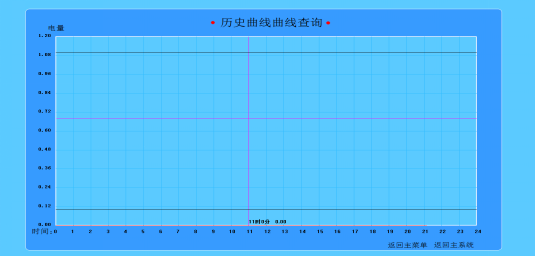

電能質量監測穩態及暫態數據監測曲線功能
進入曲線功能可以查看統計的波動曲線、閃變曲線、負荷曲線、暫態事件曲線，曲線中的黃綠紅分別為線路的A、B、C三相。
波動曲線：橫軸為時間軸，縱軸為計算電壓波動值。
閃變曲線：分為長閃變、短閃變。長閃變?yōu)?小時計算一次，短閃變?yōu)?0分鐘計算一次。橫軸為時間軸，縱軸為計算電壓閃變值。
暫態事件曲線：橫軸為時間軸，縱軸為暫態事件是否發生；暫態事件包括電壓暫升、電壓暫降、電壓中斷。
電能質量監測事件記錄功能
進入事件記錄功能：界面具備事件按時間查詢功能與事件記錄按類排序功能，可根據篩選條件輸出報表。事件記錄會(huì )顯示事件信息。
電能質量監測故障錄波、Web登錄查看功能及數據統計功能
Web登錄查看功能：進入該功能可參看監測點設備實時數據裝置信息，監測點設備的實時數據、錄波文件（可對波形放大縮小分析）、工作日志及裝置參數修改。
數據統計功能：統計顯示監測點均值、數值、百分之95概率值、均方根值等五項，可根據用戶的設定時間段輸出報表。

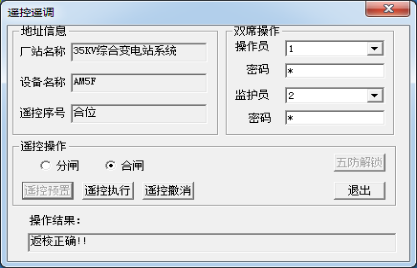

遙控操作
電力監控系統可以對整個配電系統范圍內的設備進行遠程遙控操作。例如配電系統維護人員可以通過監控系統的主界面點擊相應的斷路器遙信點調出遙控操作界面，可以及時執行調度系統或站內相應的操作命令。
遙控預置
遙控執行
手機短信報警
系統支持手機短信報警功能（該功能的實現需要另外增配手機短信模塊），系統遙信、遙測實時報警信息可以通過短信報警模塊發送到指定的系統管理人員手機上，使得用戶能夠及時掌握現場配電情況，解決隱患。
冗余熱備功能
系統具有配置雙機冗余的功能。該功能提高了系統的安全性和容錯性，保證了系統中即使某臺監控主機出現異常也不會(huì )影響到整個系統的正常運行。
網絡(luò )拓撲圖
電力監控系統支持實時監視接入系統的各設備的通訊狀態，能夠完整的顯示整個系統網絡(luò )結構；可在線診斷設備通訊狀態，發生網絡(luò )異常時能自動在界面上顯示故障設備或元件及其故障部位。
通訊管理
電力監控系統可以對整個配電系統范圍內的設備通訊情況進行管理、控制、數據的實時監測。例如配電系統維護人員可以通過監控系統的主程序右鍵打開通訊管理程序，然后選擇通訊控制啟動所有端口或某個端口，快速查看某設備的通訊和數據情況。
GPS校時
系統可集成配置北斗/GPS授時設備，對系統主機進行同步授時，以保證整個系統設備有統一的時間基準，為電力系統故障分析提供準確的時間基準。
遠程預付費-系統功能
集中抄表服務系統
系統默認半小時對所有表進行一次遠程集中抄表，時間間隔支持個性化配置（低可支持1分鐘/次的采集頻率）。
B/S云平臺售電系統
本系統包括五大模塊，分別是登陸模塊、系統配置模塊、用戶（商鋪）管理模塊、售電管理模塊、報表中心模塊，主要功能如下：
1）登陸管理：管理操作員賬戶及權限分配，查看系統日志等功能；
2）系統配置：對建筑、通訊管理機、儀表及默認參數進行配置；
3）用戶管理：對商鋪用戶執行開戶、銷戶、遠程分合閘、批量操作及記錄查詢等操作；
4）售電管理：對已開戶的表進行遠程售電、退電、沖正及記錄查詢等操作；
5）售水管理：對已開戶的表進行遠程售水、退水、記錄查詢等操作；
6）報表中心：提供售電、售水財務報表、用能報表、報警報表等查詢，本系統所有的報表及記錄查詢，都支持excel格式導出。
項目導覽

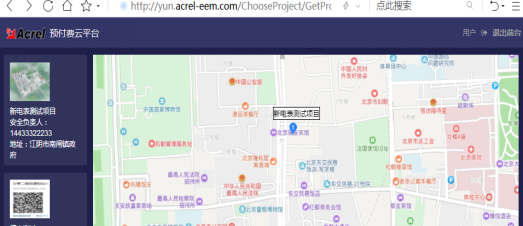

登陸系統進入項目導覽界面，用戶可以全局掌握所屬各項目分布、商戶數量、用電總量、收繳電費、售電總量等摘要信息
用戶管理
用戶管理主要完成對商戶的開戶，銷戶、電表/水表批量操作、開戶/銷戶記錄查詢等。
用戶開戶
系統對商鋪進行開戶，不僅支持一戶一表，也支持一戶掛多表的需要，滿足項目改造后新老表切換時，老表金額轉入的問題；支持峰谷電價，支持一表一電價；可對單表設置功率過載的閾值，也支持設置單表金額報警的兩級閾值。
批量遠程操作
批量操作為管理人員提供了快速電價設置、報警參數設置、強制停/送電、恢復預付費、.抄表導出等業務，并提供了對應的查詢功能。

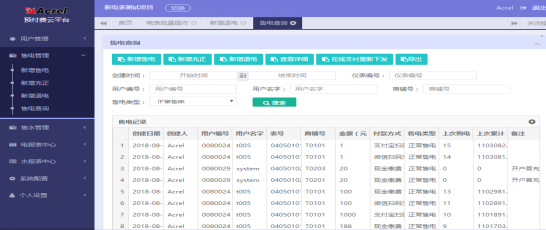

售電管理
系統提供了新增售電、充正、退電，明細及分類查詢。
售水管理
系統提供了新增售水、充正、退電，明細及分類查詢。
報表中心
系統提供售電、售水、電能銷售、電能統計、管控電表、實時報警、歷史事件、電參量等各種報表以供查詢，滿足用戶找我日/月/年財務銷售電量、水量、收費等，以及失聯表/通訊管理機查詢報表。

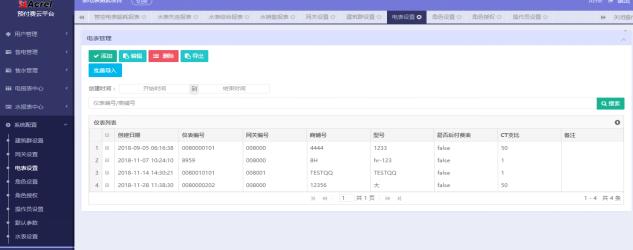

系統配置
系統配置包括建筑、網關、電表、水表的平臺接入基礎參數設置，并提供管理人員角色和權限的管理，防止未授權的訪問。
單據打印
售電、退電、開戶時系統支持三聯單單據打印的功能，單據格式默認如下（可以由客戶確認后自由定制）。

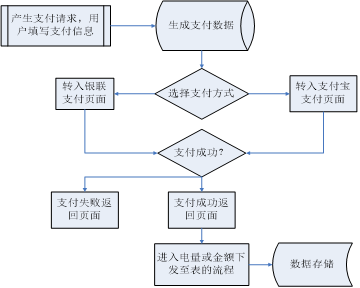

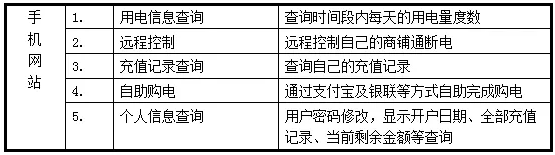

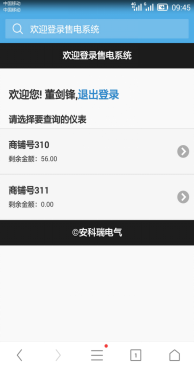

在線查詢和自助購電手機網站
系統支持集成在線購電和查詢手機網站，但需客戶提供：
1）企業資質的支付寶賬戶和支付協議或銀聯在線支付協議；
2）網址域名和固定的服務器空間。

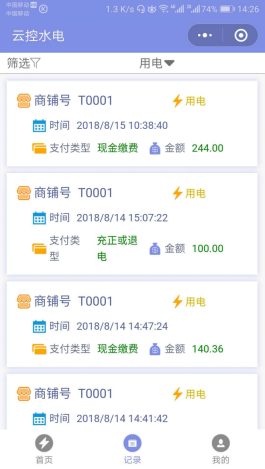

微信小程序
功能和微信公眾號類似，功能如下
手機短信報警
安科瑞Acrel-3200遠程預付費系統支持手機短信報警功能，電費余額不足，欠費等信息可以通過短信報警模塊發送到指定的商戶手機上，使得用戶能夠及時了解電費信息。
1）該功能的實現需要專門配置短信貓模塊才茂CM850

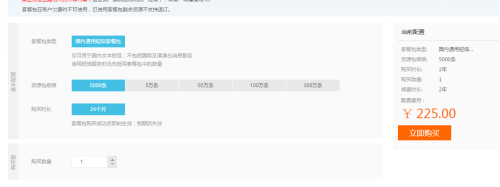

2）配置接入互聯網短信平臺要求服務器如能連接互聯網，推薦購買阿里云短信，約3分錢一條，我司系統免費接入：
能源管理-系統功能
平臺概況展示
系統登陸成功進入主頁面，平臺運行狀態，當月能耗折算、地圖導航，各能耗逐時、逐月曲線，當日，當月能耗同比分析滾動顯示。也可以通過3D圖形方式展示項目現場模擬圖，以更直觀的方式對項目中建筑或設備數據進行動態展示。
建筑用能概況
主要展示被選中建筑物基本信息，建筑各個分類用能對比，當日逐時趨勢，當月逐日趨勢和尖峰平谷分時段用能柱狀圖。能源類型可選擇電、水、可再生能源等等能源類型，并折算標煤。
建筑用能統計

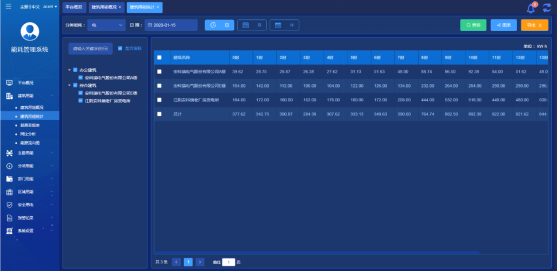

統計當前賬號下所有建筑日、月、年用能統計報表，可選擇以報表或者圖表方式顯示，可導出excel表格形式保存。
復費率報表
展示當前建筑的尖峰平谷分時段日、月、年用能報表，可導出excel表格。
用能同環比分析
可選擇查看當前建筑用能數據同比和環比分析比較，可選擇日/月/年周期進行對比，通過柱狀圖和百分比數據顯示對比結果。
能源流向圖
通過圖形方式直觀顯示當前建筑能源消耗流向，鼠標懸浮可以顯示當前區域或者回路的用能數據，起始日期和截止日期可選擇。
支路能耗概況
可選擇查看具體某個回路的能源消耗趨勢，包括日均負荷曲線展示、日月用能對比數據、過去48小時、過去31天、過去12個月、過去3年的能源消耗數據。
能耗費用報表
系統可設置能耗單價，并通過報表方式顯示日、月、年能耗賬單。
配電監測
可選擇查看所選建筑的配電系統一次圖，并在一次圖顯示配電系統當前遙測、遙信數據和狀態。
分項能耗
展示當前建筑的照明插座、空調、動力和特殊用電，通過餅圖、柱狀圖顯示能源占比、同比對比以及分項用能趨勢。
科室能耗
展示當前建筑各科室部門的用能情況，通過餅圖、柱狀圖顯示能源占比、同比對比以及分項用能趨勢。

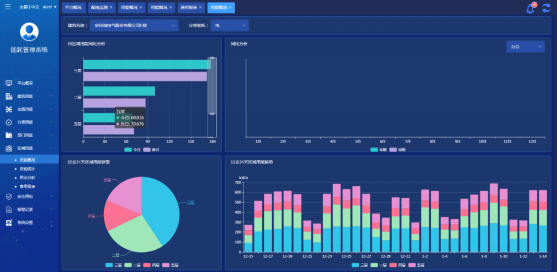

區域能耗
展示當前建筑各區域的用能情況，通過餅圖、柱狀圖顯示能源占比、同比對比以及分項用能趨勢，可按照樓、樓層等方式區分。
用能安全監測
通過監測配電回路的漏電電流和線纜溫度來分析建筑的用能安全。
系統配置
系統可設置建筑信息、采集器信息、表具信息、支路拓撲關系、區域信息、部門信息等等。
遠程訪問功能
系統采用B/S架構設計，在任意一臺連接廣域網的計算機上通過瀏覽器即可實時訪問該能耗管理系統。
手機APP訪問
消防安全用電-系統功能
平臺概況展示
首頁主要展示項目概況、設備狀態、探測器分類、設備報警信息、報警分類、報警數量、設備臺賬統計等，其中百度地圖可以選配成3D建筑模型。
電氣火災子系統
系統監測電氣火災主機、故障電弧探測器、滅弧式保護器探測器和無線測溫探測器的運行參數，實時監視廊道內風機、排水泵、消防泵、照明等輔助設備設施供電電纜剩余電流、線纜溫度等，發生異常及時預警。

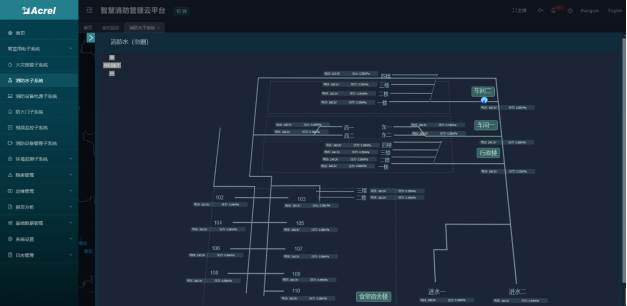

消防水子系統
系統將會(huì )持續監視消防水池水位、管網壓力、壓力開關、流量開關、消防泵、穩壓增壓泵等運行狀態，當水位、水壓低于限值，壓力開關、流量開關動作、消防泵起動時，系統能及時發出警報，定位火災區域、建筑、樓層，并通知值班人員、救援滅火人員、消防管理人、消防責任人及時展開救援，日常巡檢出現設備異常、管網泄露及時通知維保、檢修相關人員，及時進行維修維護，保障消防安全。
消防設備電源子系統
系統接入消防設備電源監控主機；持續監測消防水泵、噴淋泵、防火門、應急照明等消防設備主、備用電源工作狀態，發生異常及時發出報警，確保消防設備供電正常。
防火門子系統
系統從防火門主機獲取各疏散出入口防火門的啟閉狀態，模塊運行情況、實時監控火災疏散通道、安全出口、救援通道等防火門的開、閉狀態，實現發生火情的緊急情況下及時關閉防火門等功能，防止延期擴散，影響人員逃生。
氣感子系統
該子系統通過高靈敏的無線煙感報警裝置，實現對煙霧、有害氣體、及氣體滅火信息等實時監控，實時秒級檢測煙霧，一且發現監測數劇超過風險閾值，APP、短信報警、電話報警統統上陣，通過設備的標簽、地理位置定位，快速通知業主、物業消防單位是哪個位置的火災隱情。
視頻監控子系統
數據中心收到感應端各子系統報警信息后，可調出報警位置關聯的監控攝像頭圖像，查看報警現場視頻輔助進行火情確認。實現火災報警子系統、消防水子系統、電氣火災子系統、防排煙子系統、消防設備電源子系統、防火門子系統和視頻監控子系統的結合，實現了報警點和監控點的聯動。
消防設備管理子系統
該子系統能夠將每個建筑、項目節點的所有消防設備和資產納入管理，對一些消防栓、滅火器、噴淋和消防大隊地址等著重標注，日常的巡檢和維護都需要納入計劃，在緊急情況下，會(huì )聯動GIS調度子系統進行調度。
隱患管理
對消防隱患進行登記、派發，消防隱患處理、跟蹤，消防隱患統計分析，使運行值班、巡檢、維保、檢修、消防管理等人員，以及消防管理人、消防責任人能夠及時掌握消防隱患及處置完成狀態。

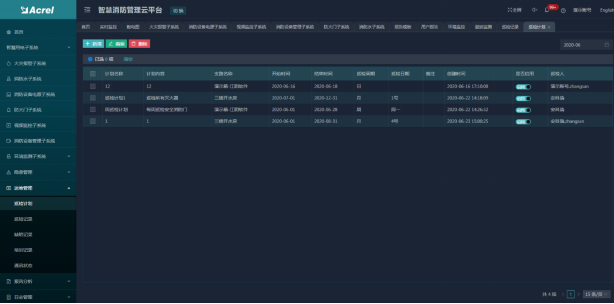

運維管理
系統支持設備日常巡檢計劃、派工、消缺、報修、派工等設備運維管理，方便運行管理人員的制定巡檢計劃、派工，巡檢人員執行巡檢、完成工單、巡檢發現問題消缺，進行故障報修、跟進維修進度，滿足日常巡檢、設備維修保養需要。
分析報告
分析報告根據用戶指定的周期、項目、時段等篩選生成報告摘要、統計清單、設備體檢摘要、報警原因分析。
典型案例
張江高科付費能源管理平臺
張江高科技園區，被譽為中國硅谷。成立于1992年7月，位于上海浦東新區中南部，是中國高新技術園區，與陸家嘴、金橋和外高橋開發區同為上海浦東新區四個開發區域。
安科瑞于2021年3月承接建設該項目的能源改造平臺，本項目對31個存量項目改造，通過加裝8900只安科瑞DTSY系列儀表，針對商業園區高能耗和粗放型能源消費方式，促進能源梯級和循環利用，提高資源配置效率，形成節約商業能源消費體系。
旭輝集團水電管理平臺
旭輝集團2000年成立于上海，其控股股東旭輝控股（集團）2012年在香港主板整體上市（00884.HK），是一家以房地產開發、運營和物業服務為主營業務，定位于“美好生活服務商、城市綜合運營商”的綜合性大型企業集團。
安科瑞于2021年1月承接建設該項目的水電管理平臺，本項目對旭輝集團下屬全國商業綜合體水電表能源管理改造，前端儀表采用安科瑞全新DTSY1352-4G系列儀表及LXSY-NB物聯網水表系列，實現商業一體化的計量、監控、分析和管理的平臺，監控商鋪電力系統的運行動態，及時發現故障隱患，對整個系統的安全性、能源利用率能及時掌握，制定科學、合理的商業運營流程。
變電所運維云平臺
安全用電管理云平臺
預付費云平臺
環保用電監管云平臺
能耗管理云平臺
電瓶車充電樁云平臺
餐飲油煙監管云平臺
