摘 要：夏季是多雨季節，如果降雨量比較大，而城市排水系統不能及時排水會(huì )造成城市內澇。在這種情況下，千萬千萬不要觸摸金屬燈桿、金屬廣告牌、電子站牌等室外用電設備，防止觸電事故的發生。除此之外，觸電倒地會(huì )造成二次傷害——溺水。因此，一旦城市發生內澇，要遠離金屬燈桿、金屬廣告牌等用電設備。
關鍵詞：路燈漏電；路燈桿漏電；金屬燈桿；剩余電流；人身觸電；接地故障
0 行業背景
夏季是多雨季節，如果降雨量比較大，而城市排水系統不能及時排水會(huì )造成城市內澇。在這種情況下，千萬千萬不要觸摸金屬燈桿、金屬廣告牌、電子站牌等室外用電設備，防止觸電事故的發生。

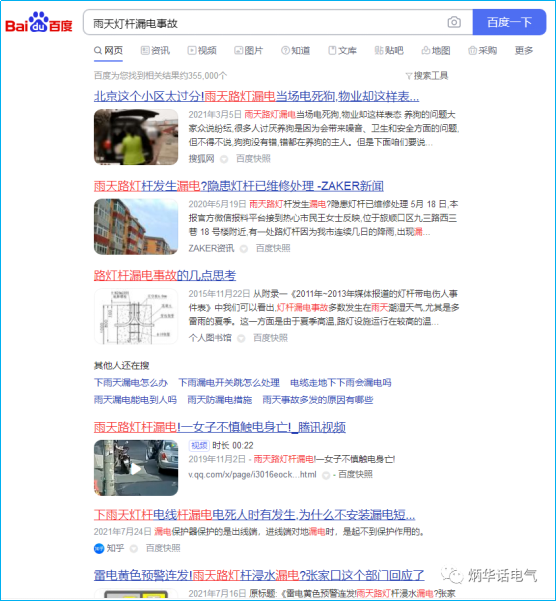

每年都會(huì )有類似事故發生而造成人員傷亡的報導，教訓不為不深刻！
為什么會(huì )出現這種現象呢？我們看一下燈桿開關接線盒的位置便知，其多設置在燈桿的底部，距離地面只有20cm~30cm，正常情況下沒有問題，即使淋雨問題也不大。但一旦浸水、水泡則很容易發生漏電事故。

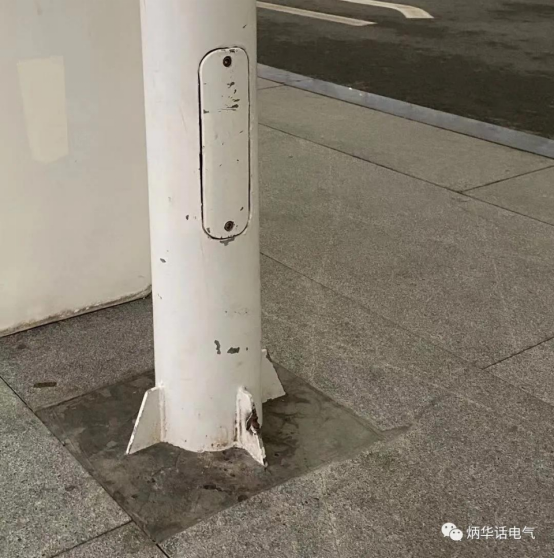

接線盒距離地面只有20cm~30cm，如下圖，內澇時容易浸水。
除此之外，觸電倒地會(huì )造成二次傷害——溺水。因此，一旦城市發生內澇，要遠離金屬燈桿、金屬廣告牌等用電設備。
為了保障人民群眾生命安全，全文強制性規范《建筑電氣及智能化通用規范》（報批稿）第4.6.5條明確規定：
當采用剩余電流動作保護器（RCD）作為電擊防護附加防護措施時，應符合下列規定：
1、額定剩余電流動作值不應大于30mA；
2、額定電流不超過32A的下列回路應裝設剩余電流動作保護器（RCD）：
2.1供一般人員使用的電源插座回路；
2.2 室內移動電氣設備；
2.3人員可觸及的室外電氣設備。
3 剩余電流動作保護器（RCD）不應作為僅有的保護措施；
4采用剩余電流動作保護器（RCD）時應裝設保護接地導體（PE）。
該條第2款第3項條文說明解釋道，室外電氣設備包括室外移動設備和燈箱廣告、電話亭、充電樁等室外固定設備，其電擊風險高于室內固定安裝設備，因此從保護人身安全出發作出此規定。
2 產品介紹
ASJ系列剩余電流動作繼電器可與低壓斷路器或低壓接觸器等組成組合式剩余電流保護裝置，主要適用于交流50Hz，額定電壓400V及以下的TT和TN系統配電線路，用來對電氣線路進行接地故障保護，防止接地故障電流引起的設備損壞和電氣火災事故，也可用來對人身觸電危險提供間接接觸保護。
ASJ系列剩余電流監測儀適合用于多回路的剩余監測及報警分閘
3 功能介紹
ASJ系列剩余電流動作繼電器具有以下功能：A型或者AC型剩余電流測量，剩余電流越限報警指示，額定剩余動作電流可設定，極限不驅動時間可設定，兩組繼電器輸出，具有就地，遠程“測試”、“復位”功能；
ASJ系列剩余電流監測儀具有以下功能：16路剩余電流監測，一路水浸報警輸出，2路DI輸入，自動重合閘功能，報警16路報警輸出，遠程通訊功能，遠程分合閘。
4 技術指標

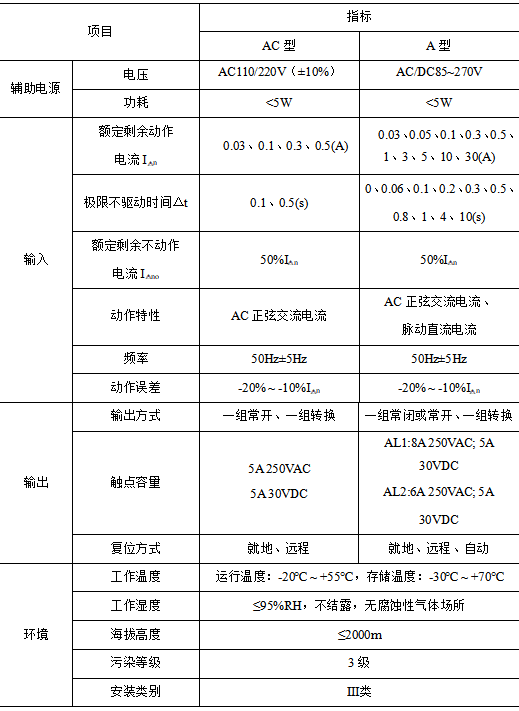

ASJ系列剩余電流動作繼電器技術指標

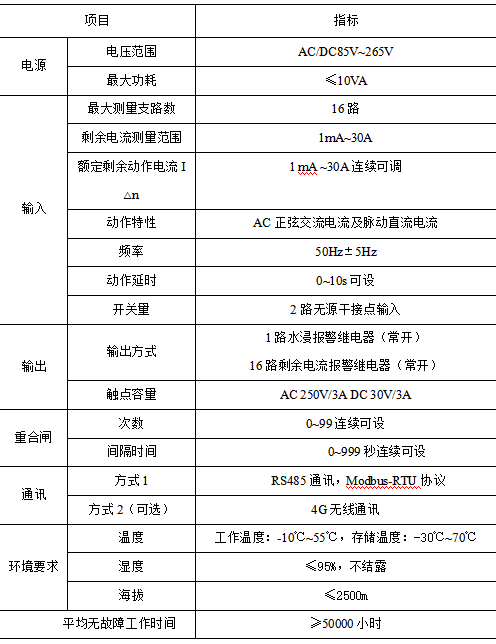

ASJ系列剩余電流監測儀技術指標
5 選用說明

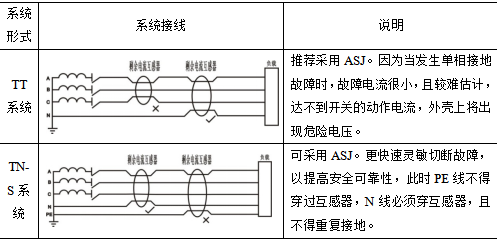

剩余電流動作繼電器在應用時應注意低壓系統的接線型式。
其余接線型式需要改造成以上兩種型式使用，防止出線誤動作或者不動作的情況。

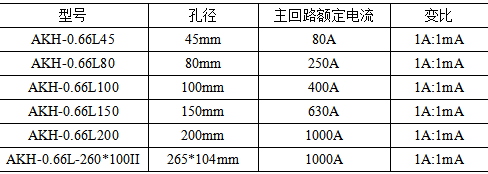

剩余電流互感器的選擇應根據主回路的額定電流為參考選擇，

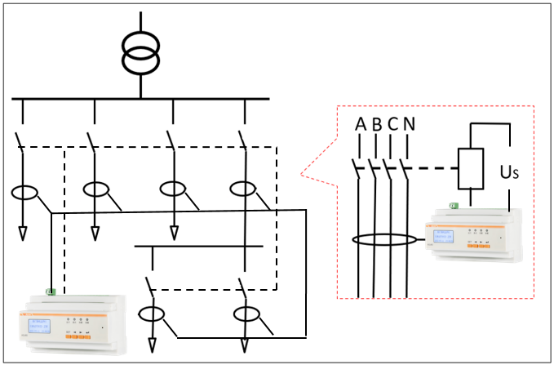

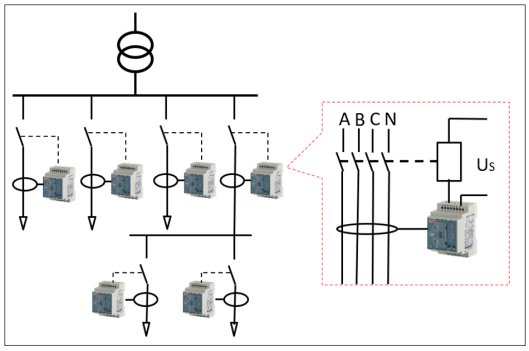

實際應如圖所示，互感器安裝在主回路或者支路上，通過測量剩余電流判斷是否驅動斷路器動作。
6 結語
剩余電流監測產品對由獨立變壓器供電的低壓配電系統線路和設備絕緣的實時監控，起到提前對漏電事故的預警和漏電保護作用，繼電器和監測儀可以提供持續實時監測和監控，用高科技手段提高安全管理水平，遠程監控，漏電保護的同時，提前預測，預警和預排查，減少安全事故的發生。
為了防止事故發生，夏季雨天請遠離金屬燈桿等用電設備，關愛生命，不能抱有僥幸心里！
